3로 스위치, 두 곳에서 한 등을 켜는 원리와 교체법

3로 스위치는 어떻게 두 곳에서 한 등을 켤까요?

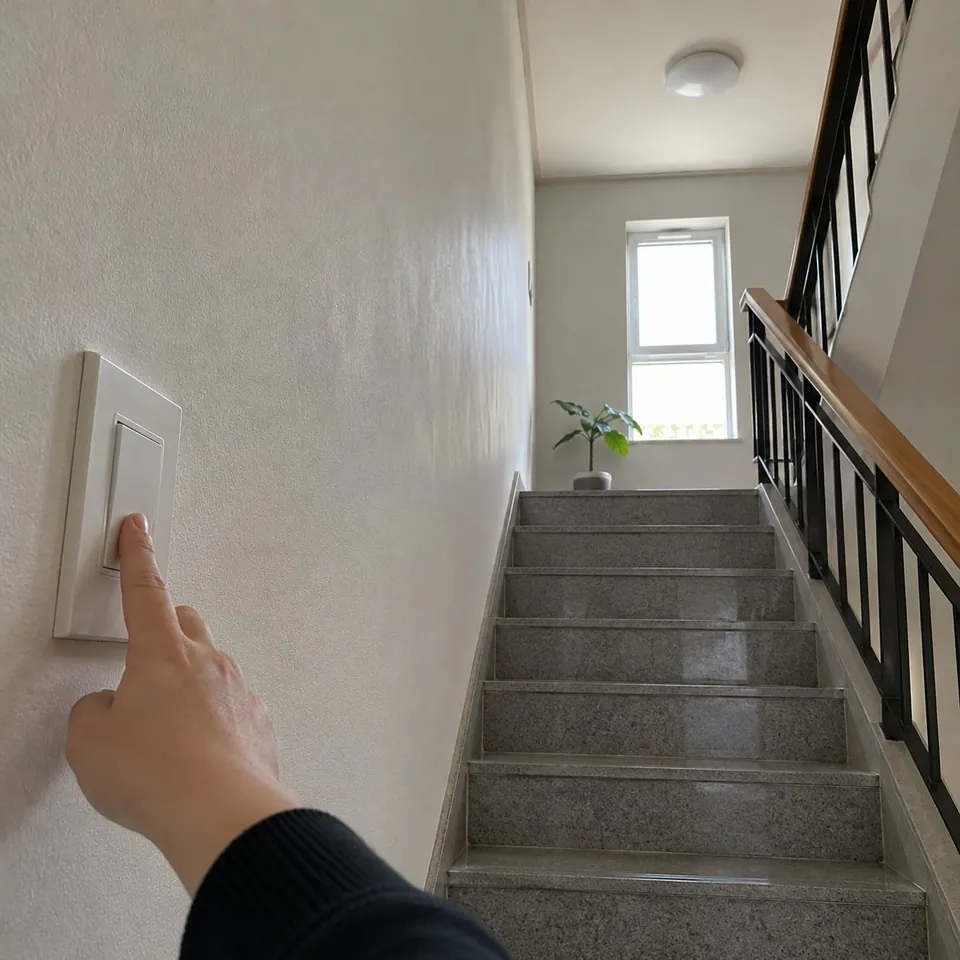

3로 스위치는 계단 아래와 위, 긴 복도 양 끝, 문이 두 개인 큰 방처럼 떨어진 두 자리에서 같은 등을 켜고 끄도록 짝으로 다는 스위치입니다. 두 스위치 사이를 선 두 가닥이 잇고 있어서, 어느 쪽을 누르든 켜져 있던 등은 꺼지고 꺼져 있던 등은 켜집니다. 교체가 잘되는지는 일반 스위치와 단자 수가 다르다는 점, 그리고 공통 단자에 물린 선의 자리를 지키는지에 달려 있습니다.

원리는 길 고르기로 생각하면 쉽습니다. 두 스위치 사이에 길이 두 갈래 나 있고, 스위치마다 그중 한 갈래를 골라 잡고 있습니다. 양쪽이 같은 갈래를 고르면 전기가 등까지 흘러 켜지고, 서로 다른 갈래를 고르면 길이 끊겨 꺼집니다.

우리 집 스위치가 이 방식인지 궁금하다면 판의 방향을 보세요. 일반 스위치는 위로 누르면 켜짐처럼 방향이 정해져 있지만, 이 배선에서는 반대쪽 스위치 상태에 따라 같은 방향이 켜짐이 되기도 하고 꺼짐이 되기도 합니다. 몸체 뒤나 옆에 종류를 적어 둔 제품도 있습니다.

일반 스위치와 뒤쪽 단자는 어디가 다른가요?

일반 스위치는 칸 하나에 단자가 두 개입니다. 한쪽에는 전기가 들어오는 선, 다른 쪽에는 등으로 가는 선이 물려 있고, 누르면 그 둘을 잇거나 끊습니다. 3로형은 칸 하나에 단자가 세 개라 뒷면만 봐도 가려낼 수 있습니다.

세 단자 가운데 하나는 공통 단자입니다. 대개 한쪽 스위치에서는 여기에 전기가 들어오는 선이, 반대쪽 스위치에서는 등으로 가는 선이 물립니다. 나머지 두 단자에는 두 스위치를 잇는 선이 한 가닥씩 들어가는데, 이 둘은 서로 자리를 바꿔 꽂아도 동작에 문제가 없습니다. 공통 단자를 어떻게 표시하는지는 제품마다 달라 몸체 글자와 설명서를 함께 보셔야 합니다.

칸이 여러 개인 스위치는 칸마다 종류가 섞여 있기도 합니다. 현관 옆 두 칸 스위치라면 한 칸은 계단등을 켜는 3로형, 다른 칸은 현관등을 켜는 일반형인 식입니다. 새 제품을 사러 가기 전에 지금 스위치 뒷면 사진과 칸마다 켜는 등을 적어 두면 잘못 사는 일이 줄어듭니다. 스위치 말고 다른 전기 설비가 궁금하다면 전기 설비 갈래별 안내에서 찾아보세요.

집에서 확인할 것과 기사를 불러야 할 때

3로 배선은 선이 두 상자에 나뉘어 있어 한쪽만 열어서는 전체를 알 수 없습니다. 집에서는 증상을 정확히 적고 겉으로 보이는 것을 확인하는 데까지 하고, 상자 안 선을 옮기는 일은 확신이 설 때만 하세요.

집에서 해 볼 것

전구나 등기구를 먼저 바꿔 봅니다. 두 스위치를 번갈아 눌러 어느 조합에서 켜지는지 적고, 분전반에서 그 등의 차단기 이름표를 찾아 둡니다. 판이 헐겁거나 깨졌는지, 누를 때 걸리는 느낌이 있는지도 보세요.

기사를 불러야 할 때

상자 안 선 색이 섞여 어느 것이 공통 선인지 모를 때, 단자 둘레나 피복에 그을린 자국이 있을 때, 바꿔 단 뒤에도 한 곳에서만 켜질 때는 더 손대지 마세요. 스위치 자리를 하나 더 늘리고 싶을 때도 두 상자 사이에 선을 새로 넣어야 해서 전기 배선과 증설 공사로 넘어갑니다. 고장 난 3로형을 같은 3로형으로 갈아 끼우는 일은 스위치·콘센트 교체에서 진행 방식을 볼 수 있습니다.

한쪽만 바꿨는데 왜 한 곳에서만 켜질까요?

스위치 하나를 새것으로 바꾼 뒤, 그 스위치가 반대쪽이 어느 한 방향일 때만 듣고 나머지 경우엔 꿈쩍하지 않는다면 대개 선 자리가 어긋난 것입니다. 공통 단자에 있어야 할 선이 옆 단자로 옮겨 가면 두 갈래 길 가운데 하나가 막혀, 정해진 조합에서만 등이 켜집니다. 3로 자리에 일반 스위치를 달아 선 하나를 남겨 둔 경우에도 같은 증상이 납니다.

손댄 적이 없는데 어느 날부터 이렇게 됐다면 두 스위치를 잇는 선 하나가 단자에서 빠졌거나 스위치 안 접점이 닳았을 수 있습니다. 증상별로 먼저 할 일을 표로 나눴습니다.

등기구 쪽이 의심되면 조명 교체 안내를, 켤 때마다 차단기가 떨어지면 누전 차단기가 내려갈 때를 먼저 보세요. 두 경우 모두 스위치만 새것으로 바꿔서는 나아지지 않습니다.

바꿔 달기 전에 차단기와 선 자리부터 남겨 두세요

3로 스위치는 판을 어느 방향에 두어도 상자 안 어느 한 선에는 전기가 와 있을 수 있습니다. 그 등이 물린 차단기를 내린 뒤, 두 자리 스위치를 여러 번 번갈아 눌러 어떤 조합에서도 불이 들어오지 않는지부터 보세요.

커버를 떼고 몸체를 앞으로 꺼낸 뒤에는 선을 하나도 빼기 전에 단자와 선 색이 함께 나오게 사진을 찍습니다. 공통 단자에 물린 선에는 테이프를 감아 표시해 두면 새 스위치에서 헷갈리지 않습니다. 두 자리를 함께 바꾸더라도 한 자리를 끝내고 동작을 확인한 다음 다른 자리로 넘어가야, 문제가 생겼을 때 어느 쪽인지 가려낼 수 있습니다.

새 스위치는 칸 수와 칸마다의 종류를 지금 것과 똑같이 맞춥니다. 선 끝 피복이 갈라졌거나 딱딱하게 굳어 구부리면 부서질 것 같다면, 선을 풀지 말고 헌 스위치를 제자리에 넣어 둔 채 기사에게 맡기세요. 스마트형으로 바꿀 생각이라면 두 자리를 한 짝으로 묶어 쓰도록 나온 제품인지가 먼저이고, 중성선 같은 나머지 조건은 스마트 스위치 안내에서 따로 다룹니다.

상담 때 두 자리 스위치를 이렇게 찍어 보내 주세요

두 자리에 걸친 배선이라 양쪽을 함께 봐야 원인이 좁혀집니다. 전화로 증상을 말씀하신 뒤 카톡이나 문자로 다음 장면을 보내 주시면, 방문 전에 어느 상자부터 열지 정해 둘 수 있습니다.

• 첫째 자리 스위치 — 칸 수가 보이게 정면에서 한 장, 판이 눌린 방향이 보이게 비스듬히 한 장.
• 둘째 자리 스위치 — 같은 방식으로 찍고, 두 자리가 집의 어디인지 함께 적어 주세요.
• 그 등 — 등기구 전체가 나오게 아래에서 올려 찍습니다.
• 상자 안 — 이미 차단기를 내리고 몸체를 꺼내 보셨다면, 세 단자에 물린 선 색이 모두 나오게 한 장 찍어 주세요. 일부러 여실 필요는 없습니다.
• 분전반 — 문을 열고 계단등이나 복도등 쪽 차단기 이름표가 보이게 찍습니다.
• 증상 메모 — 어느 쪽을 어느 방향에 둘 때 켜지는지, 언제부터 그랬는지 적어 주세요.

누가 방문할지는 사진을 본 뒤 미리 알려 드립니다. 현장에서는 두 상자를 모두 열어 공통 선의 자리부터 짚고, 새 스위치 한 개로 끝날지 두 상자 사이 선까지 손봐야 할지를 가려 견적부터 알려 드립니다. 그 내용에 동의하시면 작업하고, 마친 뒤 두 자리에서 번갈아 눌러 보며 함께 확인합니다. 작업을 마친 스위치가 다시 한 곳에서만 켜진다면 A/S까지 설비맵이 맡아 다시 살핍니다.
