배관 규격, 호칭 A와 인치 읽는 법과 재질별 차이

배관 규격, 숫자는 무엇을 뜻할까요?

배관 규격은 관의 굵기를 부르는 이름으로, 우리나라에서는 mm 계열의 호칭 A와 인치 계열의 호칭 B를 함께 씁니다. 15A는 1/2인치, 20A는 3/4인치, 25A는 1인치처럼 서로 대응하며, 이 호칭은 실제로 잰 바깥 지름과 딱 같은 숫자가 아니라 부르는 이름에 가깝습니다. 그래서 같은 호칭이라도 PVC, 동관, 스테인리스, 엑셀, PE처럼 재질이 다르면 바깥 지름과 두께가 달라 서로 그냥 끼워지지 않습니다.

파이프 규격을 맞출 때는 숫자 하나만 보지 말고 재질, 호칭, 이음 방식 세 가지를 함께 확인해야 부속이 맞습니다. 이 쪽에서는 호칭 읽는 법, 재질마다 다른 점, 급수관과 배수관의 차이, 부속 맞추기, 집에서 굵기를 어림하는 법을 차례로 정리합니다.

호칭 A와 인치 B는 어떻게 맞춰 읽을까요?

도면이나 부속 포장에는 A로, 철물점이나 오래된 자재 설명에는 인치로 적힌 경우가 많아 둘을 맞춰 읽을 줄 알면 헷갈림이 줄어듭니다. 한국산업표준의 배관 호칭은 아래처럼 서로 짝을 지어 부릅니다. e-나라표준인증 한국산업표준(KS)

도면에서 세대 본관과 가지관의 호칭이 다르게 적혀 있다면, 가지관 쪽이 한두 단계 가는 호칭인지 확인하는 정도로 읽으면 됩니다. 집 안 수도와 난방에서 자주 만나는 것은 앞쪽 가는 호칭이고, 건물 본관이나 배수관으로 갈수록 뒤쪽 굵은 호칭이 나옵니다. 인치 표기는 「반 인치」처럼 말로 부르기도 하니, 철물점에서 이렇게 불러도 같은 굵기를 뜻합니다. 파이프 규격표를 볼 때는 표 맨 위에 어느 재질 기준인지 적혀 있는지부터 확인하세요.

같은 호칭인데 왜 재질마다 맞지 않을까요?

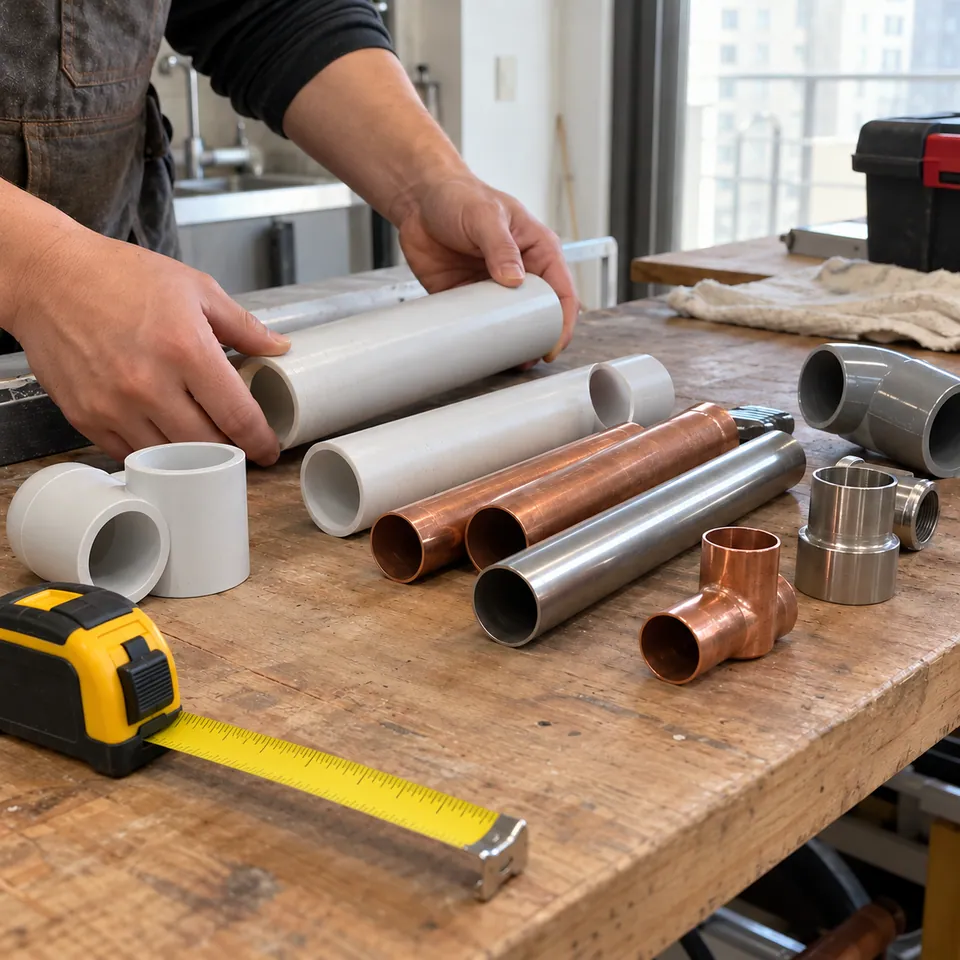

호칭이 같아도 관을 만드는 기준이 재질마다 따로 있어 바깥 지름과 벽 두께가 다릅니다. PVC 파이프 규격과 동파이프 규격을 같은 숫자로 불러도 굵기가 달라, 한쪽 부속을 다른 쪽 관에 끼우면 헐겁거나 아예 들어가지 않습니다. 재질을 바꿔 이을 때는 양쪽 규격에 맞춘 전환 부속을 써야 합니다.

PVC는 같은 굵기라도 물을 밀어 보내는 압력을 받는 급수용과 흘려보내기만 하는 배수용의 두께 등급이 달라, VG1처럼 겉면에 찍힌 등급 표시를 함께 봐야 합니다. 동관은 에어컨 냉매관처럼 바깥 지름으로 부르는 경우가 많아, 에어컨 배관은 에어컨 동배관을 따로 보시는 편이 좋습니다. 소방 배관은 관련 규정이 따로 있어 규격을 임의로 바꾸지 않습니다.

급수관과 배수관은 규격을 보는 눈이 다릅니다

급수관은 물을 밀어 보내는 관이라 압력을 견디는 두께와 이음의 꽉 조임이 중요하고, 배수관은 물이 흘러 내려가는 관이라 굵기와 기울기가 더 중요합니다. 수도 배관 규격을 고를 때는 세대 안으로 들어오는 본관보다 가지관이 가늘어지는 흐름을 지키고, 배수관은 들어오는 물보다 나가는 관이 가늘어지지 않게 잇는 것이 기본입니다.

배수관을 더 가는 관으로 바꾸면 평소에는 괜찮다가 기름이나 머리카락이 쌓이며 막힘이 잦아지고, 급수관을 더 가는 관으로 바꾸면 여러 곳에서 물을 함께 틀 때 물줄기가 눈에 띄게 약해집니다. 반대로 무조건 굵게 바꾼다고 좋은 것도 아니어서, 이어지는 앞뒤 관과 수전 이음이 그 굵기를 받아 주는지 함께 봐야 합니다. 오래된 관을 바꾸는 범위는 배관 교체에서 볼 수 있습니다.

배수관은 굵기와 함께 기울기도 규격만큼 중요합니다. 관을 바꾸며 자리를 옮기면 기울기가 줄어 물이 고이기 쉬우니, 굵기를 맞춘 뒤에도 물이 내려가는 방향으로 꾸준히 기울어 있는지 확인합니다.

부속은 어떻게 맞출까요?

• 엘보 — 관을 꺾을 때 쓰는 부속
• 티 — 한 줄을 두 갈래로 나눌 때
• 소켓 — 같은 굵기 관 두 개를 곧게 이을 때
• 니플 — 양쪽에 나사가 난 짧은 이음관
• 어댑터와 레듀샤 — 재질이나 굵기가 다른 관을 이을 때

부속은 관의 재질, 호칭, 이음 방식이 모두 맞아야 합니다. 같은 엘보라도 접착식 PVC 용, 나사식 신주 부속, 압착식 스테인리스 용이 따로 있어 생김새가 비슷해도 서로 바꿔 쓸 수 없습니다. 나사 이음은 수나사와 암나사 짝도 맞춰야 하니, 떼어 낸 헌 부속을 들고 가 견주어 사는 편이 가장 확실합니다. 같은 호칭의 부속이라도 만드는 곳마다 길이와 모양이 조금씩 달라, 좁은 자리에 넣을 때는 실제 들어갈 공간도 함께 재 둡니다.

나사 이음에 감는 테이프나 이음 재료도 급수, 급탕, 가스처럼 쓰는 자리에 맞는 것을 고릅니다. 자재별 특징과 쓰임은 배관 자재에 더 자세히 있습니다.

집에서 관 굵기는 어떻게 어림할까요?

규격 표시가 지워진 관은 바깥 둘레를 재서 지름을 어림할 수 있습니다. 실이나 종이띠를 관에 한 바퀴 감아 표시한 뒤 그 길이를 줄자로 재고, 원주율로 나누면 바깥 지름이 나옵니다. 이렇게 얻은 바깥 지름을 재질별 규격표와 견주면 어느 호칭인지 좁힐 수 있습니다.

다만 보온재를 감은 관은 보온재째 재면 훨씬 굵게 나오니 벗겨진 부분에서 재야 하고, 벽 속이나 바닥 속 관은 보이는 끝부분 굵기와 다를 수 있습니다. 보온재를 벗겨 쟀다면 다시 꼼꼼히 감아 두어야 겨울에 얼지 않으며, 보온재 고르는 법은 배관 보온에 있습니다. 어림한 값이 두 호칭 사이에서 애매하면 부속을 미리 사지 말고 사진으로 확인하는 편이 헛걸음을 줄입니다.

배관 규격을 물어보실 때 이렇게 찍어 주세요

• 관 겉면 글자 — 재질과 호칭, 등급이 찍힌 자리
• 이음 부분 — 부속 모양과 나사인지 접착인지 보이게
• 줄자를 댄 사진 — 관 옆에 줄자를 대고 찍은 것
• 관 전체 흐름 — 어디서 와서 어디로 가는 관인지

사진을 보면 바꿀 관과 부속의 규격, 재질을 바꿔도 되는지를 말씀드릴 수 있습니다. 교체를 맡기시면 방문 전 담당 기사를 안내하고, 현장에서 규격과 이음 자리를 확인한 뒤 작업 내용과 금액을 먼저 알려 드립니다. 동의하신 뒤 작업하고 물을 틀어 이음을 확인하며, A/S까지 설비맵이 맡습니다. 수도 공사 범위는 수도 공사에, 배관 관련 안내 모음은 배관 주제 모음에 있습니다.
