보일러 열교환기 교체, 부품만 바꿔도 될까?

열교환기 교체, 언제 필요할까요?

보일러 열교환기 교체는 버너 불꽃의 열을 물로 넘겨 주는 금속 부품이 새거나 삭아 제 몫을 못 할 때, 보일러는 그대로 두고 그 부품 하나를 새로 갈아 끼우는 수리입니다. 부품만 바꿀지 보일러를 통째로 바꿀지는 쓴 기간, 펌프와 기판 같은 다른 부품의 상태, 모델에 맞는 부품을 구할 수 있는지, 같은 수리를 되풀이했는지에 따라 갈립니다. 그래서 무엇을 바꿀지 정하기 전에 물이 새는 자리가 정말 열교환기인지부터 확인합니다.

가스보일러 안에는 열교환기가 두 개 들어 있는 모델이 많습니다. 버너 위에서 방바닥으로 돌릴 난방수를 데우는 주 열교환기, 그리고 데워진 난방수의 열을 샤워나 설거지에 쓸 수돗물로 한 번 더 옮기는 판형 열교환기입니다. 주 열교환기에 탈이 나면 난방과 온수가 함께 흔들리고, 판형 쪽이 막히면 난방은 멀쩡한데 온수만 약해지는 식으로 증상이 갈립니다. 배기가스에 남은 열까지 거두는 응축 방식은 구조가 조금 더 복잡한데, 그 차이는 콘덴싱 보일러에서 볼 수 있습니다.

이름이 비슷한 환기 설비의 전열교환기는 실내외 공기 사이에서 열을 주고받는 장치로, 이 글에서 다루는 보일러 부품과는 다른 물건입니다.

열교환기 고장 신호

열교환기 고장은 어느 날 갑자기 오기보다 작은 신호가 쌓이다가 드러나는 경우가 많습니다. 아래 모습 가운데 여럿이 겹친다면 열교환기 쪽을 의심해 볼 만합니다.

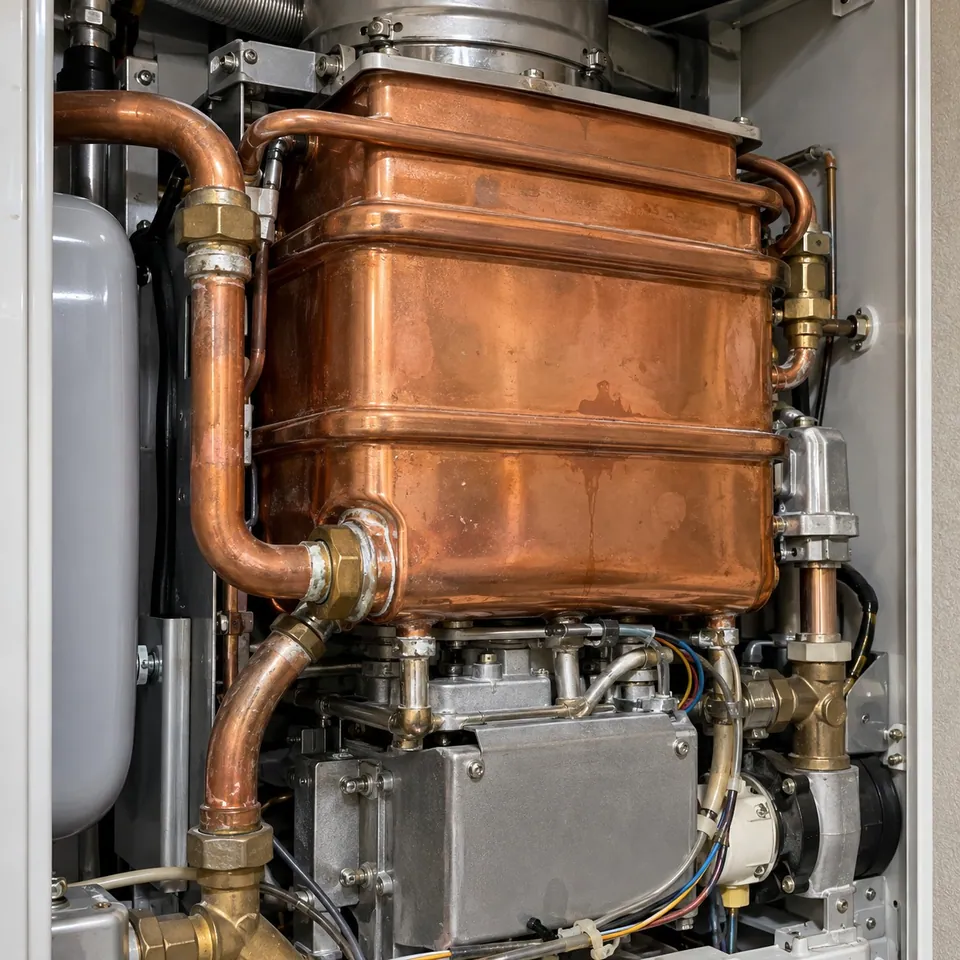

• 물샘과 부식 자국 — 보일러 밑 바닥이 젖거나, 아래 이음 둘레에 녹물 줄기와 하얀 가루가 생깁니다. 구리로 만든 열교환기가 삭으면 푸르스름한 얼룩이 남기도 합니다.
• 잦은 물 보충 — 물을 채워 놓아도 오래가지 않고 보충 표시가 또 뜹니다. 열교환기 안쪽에서 새는 물은 버너 열에 말라 버리기도 해서, 바닥은 멀쩡한데 보충만 잦은 경우도 있습니다.
• 쉬익거리거나 끓는 소리 — 물길 안쪽에 물때가 두껍게 앉으면 데워질 때마다 쉬익, 부글 하는 소리가 커집니다.
• 미지근하거나 쉬 식는 온수 — 난방은 괜찮은데 샤워 물만 약하다면 수돗물을 데우는 판형 열교환기의 물때를 먼저 봅니다.
• 그을음 — 배기통 끝이나 보일러 둘레에 검은 가루가 묻어난다면 열교환기 바깥 날개 사이가 그을음으로 막혔을 수 있습니다. 이때는 보일러를 끄고 점검을 받으세요.

같은 모습이 다른 부품에서 나오기도 합니다. 보일러 밑 물은 배관 이음이나 안전밸브에서, 끓는 소리는 배관 속 공기에서 비롯될 때도 있어, 새는 위치별 갈래는 보일러 누수, 소리별 갈래는 보일러 소음에서 먼저 견주어 보세요.

집에서 볼 수 있는 것

• 보일러 밑과 벽에 물 자국이나 녹물 줄기가 있는지 휴대폰 손전등으로 비춰 봅니다.
• 물 보충 표시가 뜬 날을 적어 두고 그 간격이 짧아지는지 봅니다.
• 압력계 바늘이나 화면 숫자가 설명서에 적힌 범위를 벗어나 있지 않은지 확인합니다.
• 난방만 약한지, 온수만 약한지, 둘 다인지 나눠 적습니다.

기사에게 맡길 일

• 덮개를 열고 새는 자리가 열교환기인지 이음인지 가리는 일
• 물때 세척과 판형 열교환기 떼어 내기
• 주 열교환기 교체와 그 뒤의 누수 시험, 연소 상태 확인

덮개 안에는 가스와 전기가 함께 들어와 있어, 집에서는 바깥에서 보이는 데까지만 살피고 덮개는 열지 않습니다. 바닥의 물기를 닦을 때도 전원 플러그 둘레에는 물 묻은 손을 대지 않습니다.

열교환기만 바꿀까, 보일러를 바꿀까?

열교환기는 보일러에서 값이 큰 부품에 들어서, 부품만 새로 달지 보일러를 바꿀지 어느 쪽이 나은지 따져 보게 됩니다. 아래 표에서 지금 보일러가 어느 쪽에 더 가까운지 짚어 보세요.

보일러 교체 칸에 해당하는 줄이 한둘이면 부품 교체로 마무리하는 편이 무난하지만, 여러 줄이 겹치면 열교환기만 새것이 되고 나머지는 낡은 채 남아 머지않아 다른 자리에서 수리가 또 생기기 쉽습니다. 이럴 때는 두 견적을 나란히 받아 견주는 편이 좋습니다. 이름표에서 제조 연월을 읽는 법은 보일러 수명에, 새 보일러로 바꾸는 과정은 보일러 교체에 정리했습니다.

물때 세척으로 될 때와 안 될 때

수돗물에 녹아 있던 성분은 뜨거워지면 하얀 돌처럼 굳어 열교환기 물길 벽에 들러붙습니다. 이 물때가 두꺼워지면 불의 열이 물로 덜 건너가고 남은 열은 배기로 빠져나가, 데우는 데 시간이 더 걸리고 좁아진 물길에서 소리가 납니다. 금속은 멀쩡하고 물때만 문제라면 세척액을 돌려 물때를 녹여 내거나, 판형 열교환기를 떼어 씻는 작업으로 예전 성능을 되찾는 경우가 있습니다.

세척으로 되돌릴 수 없는 경우도 분명합니다. 금속이 삭아 바늘구멍이 났거나 이음이 갈라져 새는 열교환기는 씻어도 구멍이 막히지 않고, 물때가 메우고 있던 틈이 세척 뒤 드러나 새기 시작하기도 합니다. 그래서 세척을 맡기기 전에 새는 흔적이 있는지부터 보고, 새는 곳이 있다면 교체 쪽으로 견적을 받습니다.

세척은 보일러 물길을 열고 닫아야 하는 작업이라 집에서 약품을 넣어 돌리는 방식은 권하지 않습니다. 정기 점검 때 물때 상태를 어디까지 함께 보는지는 보일러 점검에서 볼 수 있습니다.

열교환기 견적용 사진, 이렇게 찍어요

열교환기만 바꿀지 판단하려면 보일러 모델과 새는 자리가 먼저 보여야 합니다. 덮개는 열지 말고, 바깥에서 보이는 모습을 아래 차례대로 담아 카톡으로 보내 주시면 됩니다.

1. 모델 이름표 — 보일러 옆면이나 밑면에 붙은 이름표를 글자가 읽히게 정면에서 가까이 찍습니다. 모델 이름과 제조 연월로 맞는 부품이 있는지 먼저 찾아봅니다.
2. 물 자국 — 보일러 밑 바닥과 벽을 위에서 내려다보는 각도로 한 장, 녹물 줄기나 하얀 가루가 보이면 그 부분을 가까이 한 장 더 찍습니다.
3. 아래 배관 — 보일러 밑으로 나온 배관 묶음을 아래에서 올려다보며 이음마다 젖은 곳이 보이게 찍습니다.
4. 압력계나 화면 — 압력 바늘이나 화면에 뜬 표시를 정면에서 찍고, 오류가 떠 있다면 그 화면 그대로 담습니다.
5. 배기통 끝 — 그을음이 의심되면 바깥으로 나간 배기통 끝을 창 안쪽에서 보이는 만큼 찍습니다.

사진과 함께 보충 표시가 뜬 날짜, 난방과 온수 가운데 어느 쪽이 약한지를 짧게 적어 주시면 주 열교환기 쪽인지 판형 쪽인지 짐작하는 데 도움이 됩니다. 다만 사진만으로 새는 자리를 단정하지는 않고, 현장에서 덮개를 열어 확인한 다음 부품 교체와 보일러 교체 가운데 맞는 쪽으로 견적을 냅니다.

열교환기 교체는 어떤 순서로 할까요?

보일러 열교환기 교체는 보일러를 벽에 단 그대로 하는 것이 보통입니다. 주 열교환기는 버너 위쪽 깊숙이 들어 있어 둘레 부품을 차례로 풀어야 꺼낼 수 있고, 판형 열교환기는 그보다 손이 덜 갑니다.

1. 물 빼기 — 가스 밸브와 전원을 끊고 보일러와 배관 속 난방수를 빼냅니다. 물이 남은 채 풀면 기판과 버너 쪽으로 물이 쏟아질 수 있습니다.
2. 분해 — 덮개와 배기 쪽 부품, 버너를 차례로 떼어 열교환기가 드러나게 합니다.
3. 교체 — 모델에 맞는 새 열교환기를 앉히고, 풀었던 이음의 고무 패킹도 새것으로 바꿉니다.
4. 누수 시험 — 덮개를 닫기 전에 물을 다시 채워 압력을 올리고, 이음마다 물이 비치지 않는지 봅니다.
5. 시운전 — 난방과 온수를 따로 돌려 불꽃과 배기, 소리가 고른지, 오류 없이 도는지 확인합니다.

교체를 설비맵에 맡기시면 어느 기사가 찾아가는지 방문 전에 미리 알려 드리고, 작업 범위와 금액은 손대기 전에 먼저 안내합니다. 동의하신 다음 위 순서대로 작업하고, 마친 뒤에는 보일러 밑에 물 자국이 다시 생기지 않는지 함께 살펴봅니다. 바꾼 부품이 다시 말썽이면 A/S까지 설비맵이 맡아 손보며, 다른 고장 갈래는 보일러 수리에서 이어 보세요.
