에어컨 배수펌프, 필요한 자리와 고장 신호, 교체 순서

에어컨 배수펌프는 실내기 물을 위로 밀어 올리는 장치입니다

에어컨 배수펌프(드레인 펌프)는 냉방 때 실내기 물받이에 모인 물을 위쪽 배수관까지 밀어 올리는 작은 펌프입니다. 배수 호스를 내리막으로 뺄 길이 없는 천장형 실내기나, 벽 한가운데·안쪽 벽에 단 실내기에 씁니다. 물이 넘치거나 실내기에서 물이 떨어질 때는 펌프 자체가 고장인지, 물받이와 뜨개(수위 감지 장치)가 물때로 막혔는지에 따라 청소로 끝날지 교체할지가 갈립니다.

펌프가 도는 방식은 종류마다 조금 다릅니다. 천장형은 냉방하는 동안 펌프가 함께 돌고, 물받이 안의 뜨개가 물이 지나치게 차오르는지를 지켜보는 구조가 많습니다. 벽걸이 옆에 다는 외부 소형 펌프는 작은 물통에 물이 차면 감지기가 펌프를 켜고, 물이 빠지면 끄는 방식이 흔합니다.

어느 쪽이든 펌프가 물을 다 퍼내지 못해 수위가 넘침 선에 닿으면 실내기 운전을 멈추고 오류를 띄우는 기종이 많습니다. 물이 떨어진다고 모두 펌프 탓은 아니어서, 펌프가 없는 실내기이거나 어디서 새는지 아직 모르겠다면 떨어지는 자리로 갈래를 나누는 에어컨 물 샘 안내를 먼저 보세요.

배수펌프를 달아야 하는 자리는 어디일까요?

물은 아래로만 흐르니, 실내기 물받이보다 낮은 곳까지 호스를 끊김 없이 내릴 수 있으면 펌프는 없어도 됩니다. 그 길 중간에 오르막이 생기는 자리에서만 펌프를 답니다.

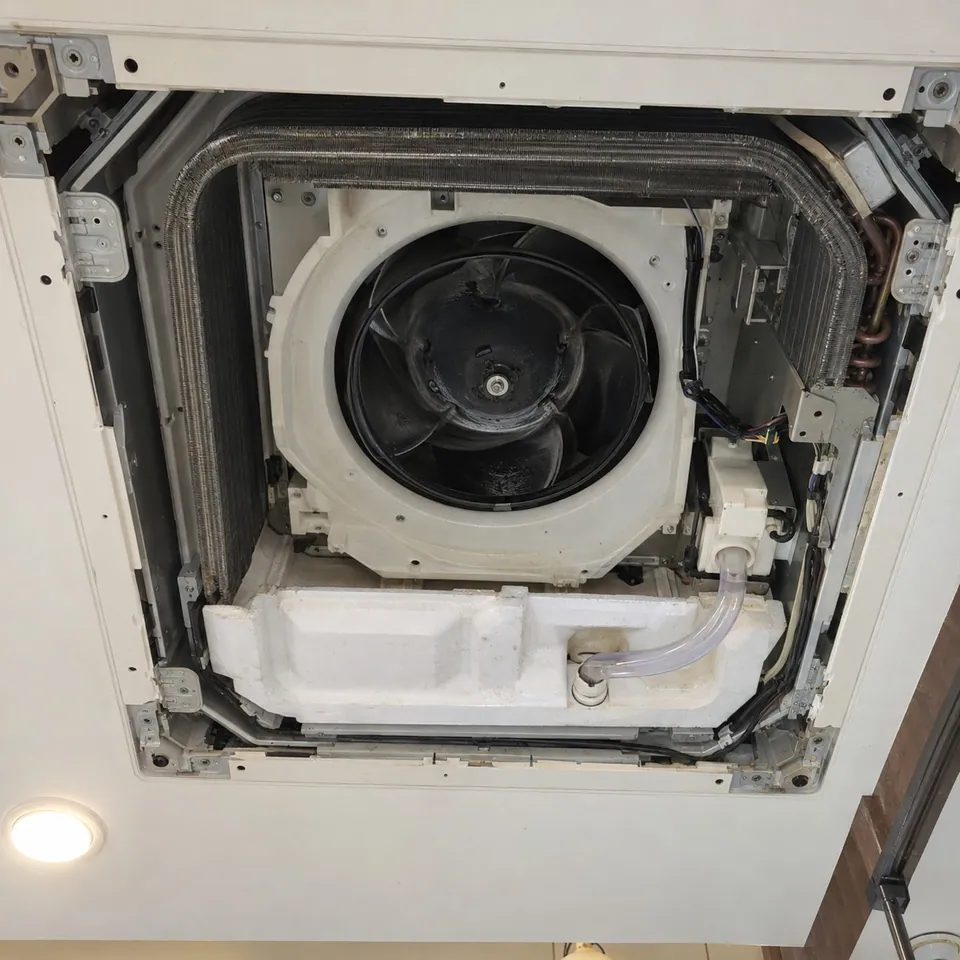

• 천장형·시스템 에어컨 — 실내기가 천장 속에 매달려 물받이가 천장 배관보다 낮게 놓입니다. 그래서 본체 안에 펌프가 들어 있는 기종이 대부분이고, 천장 속 배관은 펌프가 올린 물을 받아 내리막으로 보냅니다. 천장형의 구조와 설치 범위는 시스템 에어컨에 따로 정리했습니다.
• 벽 한가운데나 안쪽 벽의 벽걸이 — 바깥벽과 먼 자리에 달면 호스가 천장 쪽으로 올라가 다른 방을 지나야 합니다. 이때 실내기 옆이나 배관 덮개 안에 외부 소형 펌프를 둡니다.
• 배수 구멍이 높은 매립 배관 — 벽 속에 묻힌 배수관 입구가 실내기 물 나오는 자리보다 높으면 물이 들어가지 못합니다.
• 바닥 가까이에서 물이 나오는 스탠드형 — 둘레에 더 낮은 배수 자리가 없으면 펌프로 올려 보내야 합니다.

새로 달거나 옮겨 달 때는 펌프 없이 내리막 길을 낼 수 있는지부터 봅니다. 펌프는 전기로 도는 부품이라 언젠가 닳고, 멈추는 순간 물이 넘치기 때문입니다. 호스만으로 길을 낼 수 있는 자리라면 에어컨 드레인 호스 경사를 먼저 살피고, 설치 때 붙는 항목은 에어컨 설치에서 확인하세요.

펌프 고장은 어떤 모습으로 먼저 드러날까요?

배수펌프가 약해지면 물이 한꺼번에 쏟아지기 전에 작은 신호가 먼저 보입니다. 아래 표에서 지금 모습에 가까운 줄을 찾아 의심할 곳을 좁혀 보세요.

물이 떨어지는데도 계속 켜 두면 넘친 물이 천장재나 벽지에 스며 얼룩과 곰팡이로 번집니다. 오류가 뜨거나 물이 떨어지면 냉방을 멈추고, 아래에 그릇이나 수건을 받쳐 두세요.

물받이와 뜨개 청소, 집에서 할 일과 기사에게 맡길 일

집에서 할 일은 전원을 내리고, 손이 닿는 바깥쪽을 살피고, 증상을 기록하는 데까지입니다. 펌프와 뜨개는 대부분 판넬이나 덮개 안에 있어 손이 닿는 범위가 기종마다 다릅니다.

집에서 해도 되는 일

• 리모컨으로 끈 뒤 실내기 차단기를 내립니다. 물이 묻은 손으로 플러그를 뽑지 않습니다.
• 필터를 씻습니다. 필터를 지나친 먼지가 물에 씻겨 물받이에 쌓이면 펌프 입구를 막습니다.
• 외부 소형 펌프는 설명서가 사용자 손질로 안내하는 덮개만 열어, 전원을 뺀 뒤 물통과 뜨개를 물로 헹굽니다.
• 바깥으로 나가는 배관 끝이 꺾이거나 흙에 묻히지 않았는지 봅니다.
• 오류 표시, 물이 떨어진 자리, 펌프 소리를 사진과 영상으로 남깁니다.

기사에게 맡길 일

• 천장형 판넬을 내리고 물받이를 빼서 펌프 입구와 뜨개를 닦는 일 — 판넬과 본체 사이에 날개 전선이 이어져 있고, 물받이에 고인 물이 한꺼번에 쏟아질 수 있습니다.
• 펌프를 떼어 내거나 배선을 다시 잇는 일
• 펌프 뒤 배관이 천장 속이나 벽 속에서 막힌 경우
• 청소한 뒤에도 같은 오류가 되풀이되는 경우

천장형 실내기를 분해해 씻는 범위와 순서는 시스템 에어컨 청소에 정리했습니다. 물받이와 뜨개를 닦은 뒤에도 펌프가 물을 올리지 못하면 그때 교체를 봅니다.

배수펌프 교체 순서와 물 부어 보는 시운전

교체는 지금 실내기에 맞는 펌프로 바꾸는 것이 기본입니다. 천장형은 같은 기종에 맞는 부품을 쓰고, 외부 펌프는 물을 올려야 할 높이와 배관 길이를 견딜 수 있는 것을 고릅니다.

1. 실내기와 펌프 전원을 차단기에서 내립니다.
2. 물받이에 고인 물을 배수 마개나 호스로 먼저 빼 냅니다.
3. 판넬이나 덮개를 열고 펌프의 배선과 호스를 풀어 헌 펌프를 떼어 냅니다.
4. 물받이와 뜨개, 펌프가 앉는 자리의 물때를 닦습니다. 새 펌프를 달아도 찌꺼기가 남으면 같은 고장이 되풀이됩니다.
5. 새 펌프를 제자리에 고정하고 떨림을 받는 고무 받침을 끼운 뒤, 호스 이음부를 단단히 잇습니다.
6. 전원을 올리고 물받이에 물을 부어, 펌프가 켜지는지와 물이 줄어드는지, 배관 끝으로 물이 나오는지, 이음부에서 새지 않는지를 봅니다.
7. 판넬을 닫고 냉방으로 한동안 돌려 실내기 아래로 물이 떨어지지 않는지 다시 확인합니다.

물을 부어 보는 까닭은 냉방만으로는 물이 고이기까지 시간이 걸려, 펌프가 제대로 올리는지를 그 자리에서 보기 어렵기 때문입니다. 부은 물이 고르게 줄고 배관 끝에서 끊김 없이 나오면 교체가 끝난 것입니다.

교체 비용이 달라지는 조건과 맡기는 과정

배수펌프 교체 비용은 펌프값 하나로 정해지지 않습니다. 같은 고장이라도 아래 조건에 따라 작업 손이 달라집니다.

• 실내기 형태 — 천장형은 판넬을 내리고 물받이를 빼야 하고, 외부 펌프는 덮개만 열면 되는 경우가 많습니다.
• 바꿀 범위 — 펌프만 바꾸는지, 뜨개나 물받이까지 바꾸는지, 펌프 뒤 배관을 함께 손보는지에 따라 품이 달라집니다.
• 실내기 둘레 여건 — 사다리를 세울 자리가 좁거나 손님이 드나드는 매장이라면 바닥 보호와 작업 날 고르기에 손이 더 갑니다.
• 새로 다는 경우 — 펌프가 없던 자리에 새로 달면 펌프 전원과 배관 길을 새로 내는 일이 더해집니다. 펌프 전원을 위해 배선을 새로 끌어오는 일은 자격을 갖춘 전기 업체가 맡아야 합니다.

설비맵에 맡기시면 방문 전에 어느 기사가 가는지 먼저 안내해 드립니다. 기사가 실내기를 열어 청소로 될지 교체가 필요한지 확인한 뒤 범위와 금액을 작업 전에 말씀드리고, 동의하시면 작업합니다. 교체한 펌프에 생기는 문제도 A/S 까지 설비맵이 책임집니다. 에어컨의 다른 작업은 에어컨 안내 모음에서 이어 보세요.
