자동 소화기, 천장형과 주방 후드형 차이와 점검법

천장에 매다는 것과 후드 안에 붙는 것, 두 가지가 있습니다

자동 소화기는 불이 나면 사람이 손대지 않아도 열을 감지해 약제를 뿌리는 소화 설비로, 집에서는 천장에 매다는 자동확산소화기와 주방 후드 안에 붙는 주거용 주방자동소화장치를 흔히 이렇게 부릅니다. 둘은 생김새와 작동 방식, 점검할 곳이 달라 우리 집에 있는 것이 어느 쪽인지부터 가려야 합니다.

자동확산소화기는 둥근 약제 통을 천장에 거꾸로 매단 모양으로, 보일러실이나 주방 천장처럼 사람이 늘 지켜보지 않는 곳에 답니다. 둘레 온도가 크게 오르면 아래쪽 감열 부분이 깨지거나 녹으면서 약제가 사방으로 퍼집니다. 주방자동소화장치는 후드 안 감지부가 조리 불의 이상한 열을 알아채면 가스를 잠그고 약제 용기에서 노즐로 약제를 뿜는 장치로, 아파트 주방에서 흔히 봅니다.

검색에서 쓰는 가스 자동소화장치라는 말은 주방 것처럼 불을 끄면서 가스를 잠그는 장치를 가리킬 때가 많습니다. 약제를 기체로 뿜는 가스식 자동소화장치라는 설비도 따로 있는데, 사람이 늘 머물지 않는 기계실이나 전기 설비 둘레에 주로 쓰여 집 주방의 장치와는 다릅니다. 이런 장치를 통틀어 자동소화설비라고 부르기도 합니다.

천장형과 후드형은 무엇이 다를까요?

같은 이름으로 불려도 두 장치는 지키는 자리와 손볼 곳이 다릅니다. 아래 표에서 우리 집 것과 닮은 쪽을 찾아 보세요.

천장형은 사람이 할 일이 거의 없는 대신 겉모습과 압력계로만 상태를 알 수 있고, 후드형은 가스와 전기가 함께 물려 있어 살필 곳이 많습니다. 자동 소화기가 있어도 손으로 들고 쓰는 소화기는 따로 갖춰 두는 편이 좋으니 소화기 종류에서 맞는 것을 고르세요.

우리 집 후드 안에 이미 달려 있는지 찾는 법

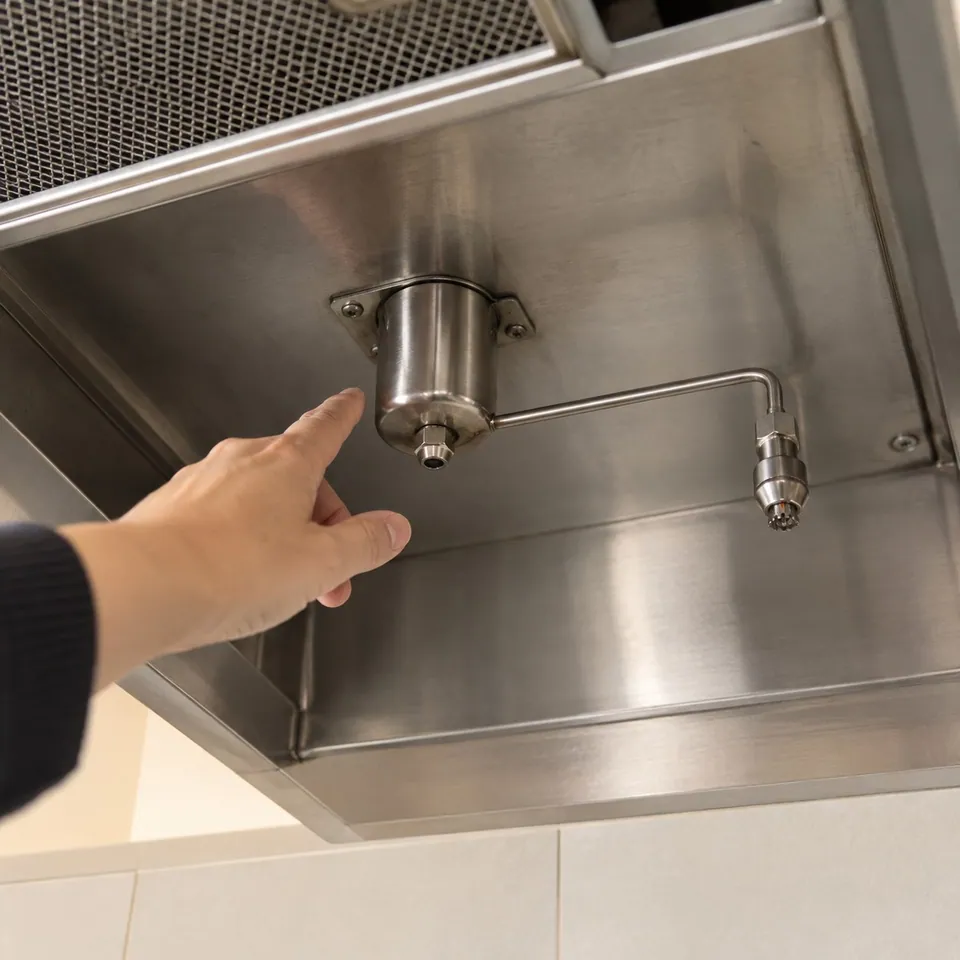

후드 아래에서 고개를 들어 필터 둘레를 보면 작은 둥근 감지부나 아래를 향한 노즐이 붙어 있는지 알 수 있습니다. 이것이 보이면 주방용 자동 소화기가 달린 집입니다. 함께 이어진 장치는 다음 자리에서 찾습니다.

• 약제 용기: 레인지 옆 상부장 안이나 후드 옆에 세워 둔 작은 통입니다. 라벨에 만든 때와 기한이 적힌 제품이 많습니다.
• 제어부: 주방 벽이나 상부장 아래에 붙은 작은 상자로, 표시등과 시험·복구 단추가 달린 제품이 많습니다.
• 가스 차단 밸브: 레인지로 가는 중간밸브 둘레 배관에 물린 작은 장치로, 전선이 제어부까지 이어집니다.
• 가스 탐지부: 새는 가스를 알아채는 장치를 함께 단 제품도 있습니다. 도시가스면 천장 가까이, LPG면 바닥 가까이 붙어 있습니다.

감지부만 있고 약제 용기가 보이지 않거나 제어부 표시등이 꺼져 있다면, 장치가 떼어졌거나 전원이 끊긴 상태일 수 있습니다. 앞서 살던 사람이 후드를 바꾸면서 장치를 다시 달지 않은 집도 있으니 이사한 뒤에는 한 번 살펴보세요. 단독주택처럼 처음부터 장치가 없는 집이라면 후드에 맞는 제품을 새로 다는 방법도 있습니다.

오작동과 기한 표시, 가스 밸브 연동은 어떻게 볼까요?

후드형이 갑자기 경보를 울리거나 약제를 뿜는 일은 대개 센 불로 오래 볶거나 굽는 조리, 후드를 끈 채 하는 조리처럼 감지부 둘레가 지나치게 뜨거워질 때 생깁니다. 감지부에 기름때가 두껍게 앉아도 열을 제대로 읽지 못해 엉뚱하게 반응할 수 있습니다.

집에서 볼 것

• 제어부 표시등이 평소의 정상 표시로 켜져 있는지
• 약제 용기와 천장형 몸통 라벨에 적힌 기한이 지나지 않았는지
• 중간밸브와 차단 밸브가 열린 자리에 있어 레인지 불이 잘 붙는지
• 후드 필터를 닦을 때 감지부와 노즐에 세제를 뿌리거나 힘을 주지 않았는지

기사에게 넘길 일

• 약제가 뿜어진 뒤 용기 교체와 노즐, 배관 정리
• 기한이 지난 약제 용기나 천장형 소화기 교체
• 경보가 이유 없이 되풀이되거나 표시등이 이상 상태로 남을 때
• 차단 밸브가 잠긴 채 풀리지 않거나, 시험해도 잠기지 않을 때

차단 밸브가 잠겨 레인지 불이 붙지 않을 때는 제어부의 복구 단추나 밸브 손잡이로 다시 여는 제품이 많지만, 그전에 가스 냄새가 나지 않는지부터 확인하세요. 냄새가 난다면 복구하지 말고 창을 연 뒤 밖에서 연락합니다.

후드 속 자동소화장치와 천장의 자동확산소화기도 소방시설에 들기 때문에, 어떤 기준으로 달고 관리할지가 「소방시설 설치 및 관리에 관한 법률」과 소방청이 정한 화재안전기준에 담겨 있습니다. 국가법령정보센터 소방시설 설치 및 관리에 관한 법률 · 소방청

아파트에서는 관리사무소가 소방 점검을 하며 세대 안 장치를 함께 보는 일이 많으니, 점검 안내가 오면 표시등과 밸브 연동도 같이 물어보세요. 건물 설비 점검이 어떻게 이뤄지는지는 소방 점검 안내에 정리해 두었습니다.

자동소화장치 상담 때 찍어 보내 주실 곳

후드 안 장치는 제품마다 모양이 달라 사진이 있으면 어떤 부품이 필요한지 미리 좁힐 수 있습니다. 조리를 마치고 레인지가 식은 뒤에 찍어 주세요.

1. 후드 안 감지부와 노즐: 후드 아래에서 휴대폰 화면이 아래를 보게 들고 위로 찍으면 필터 너머까지 담깁니다.
2. 약제 용기 라벨: 만든 때와 기한 글자가 읽히도록 가까이 찍습니다.
3. 제어부 표시등: 지금 켜진 불빛 색이 보이게 정면에서 찍고, 경보음이 난다면 짧은 동영상으로 찍어 둡니다.
4. 중간밸브와 차단 밸브: 밸브 손잡이 방향과 차단 장치가 한 화면에 들어오게 옆에서 찍습니다.
5. 천장형이 있다면: 압력계가 보이게 아래에서 한 장, 매단 고리 둘레를 한 장 찍습니다.

후드를 바꿀 계획이라면 새 후드의 크기와 모양도 함께 알려 주세요. 설비맵에 맡기시면 찾아갈 담당 기사를 미리 알려 드리고, 후드 속 장치를 살펴 고칠 곳과 견적을 정리해 드립니다. 작업은 동의하신 뒤에 합니다. 장치를 다시 단 뒤 표시등이 꺼지거나 밸브가 따로 놀면 연락 주세요. 그 부분의 A/S까지 설비맵이 책임집니다.

후드를 바꿀 때는 장치를 먼저 떼고 마지막에 다시 답니다

후드 안 자동소화장치는 후드에 붙어 있어 후드만 떼어 내면 감지부와 노즐 배관이 함께 끌려 나오거나 꺾일 수 있습니다. 후드 교체를 맡길 때는 장치를 떼고 다시 다는 일이 견적에 들어 있는지 먼저 확인하세요. 진행은 대개 다음 순서입니다.

1. 레인지 불을 모두 끄고 중간밸브를 잠급니다.
2. 제어부 전원을 끄고, 약제 용기가 잘못 뿜어지지 않게 설명서에 따른 안전 조치를 합니다.
3. 후드 안 감지부와 노즐을 풀어 배관과 전선이 꺾이지 않게 옆으로 비켜 둡니다.
4. 헌 후드를 떼고 새 후드를 단 뒤, 감지부와 노즐을 레인지 화구 위 알맞은 자리에 다시 고정합니다.
5. 전원을 넣어 표시등이 정상으로 돌아오는지, 시험 기능이 있다면 차단 밸브가 잠기는지 확인합니다.
6. 밸브를 다시 열고 이음부에 비눗물을 발라 새는 곳이 없는지 본 다음 레인지에 불을 붙여 봅니다.

새 후드가 헌 후드와 깊이나 모양이 크게 다르면 감지부가 화구 위에서 벗어나 불을 늦게 알아챌 수 있습니다. 후드를 고르는 법은 주방 후드 안내를, 정해 둔 시간이 지나면 밸브를 잠그는 장치와의 차이는 가스 자동 차단기를 참고하세요. 공사 동안 천장의 화재감지기는 먼지를 덮어쓰지 않게 가려 두고, 끝나면 덮개를 꼭 벗깁니다.
