스마트 스위치, 중성선과 칸 수부터 보고 바꾸는 법

스마트 스위치로 바꾸기 전에 무엇을 볼까요?

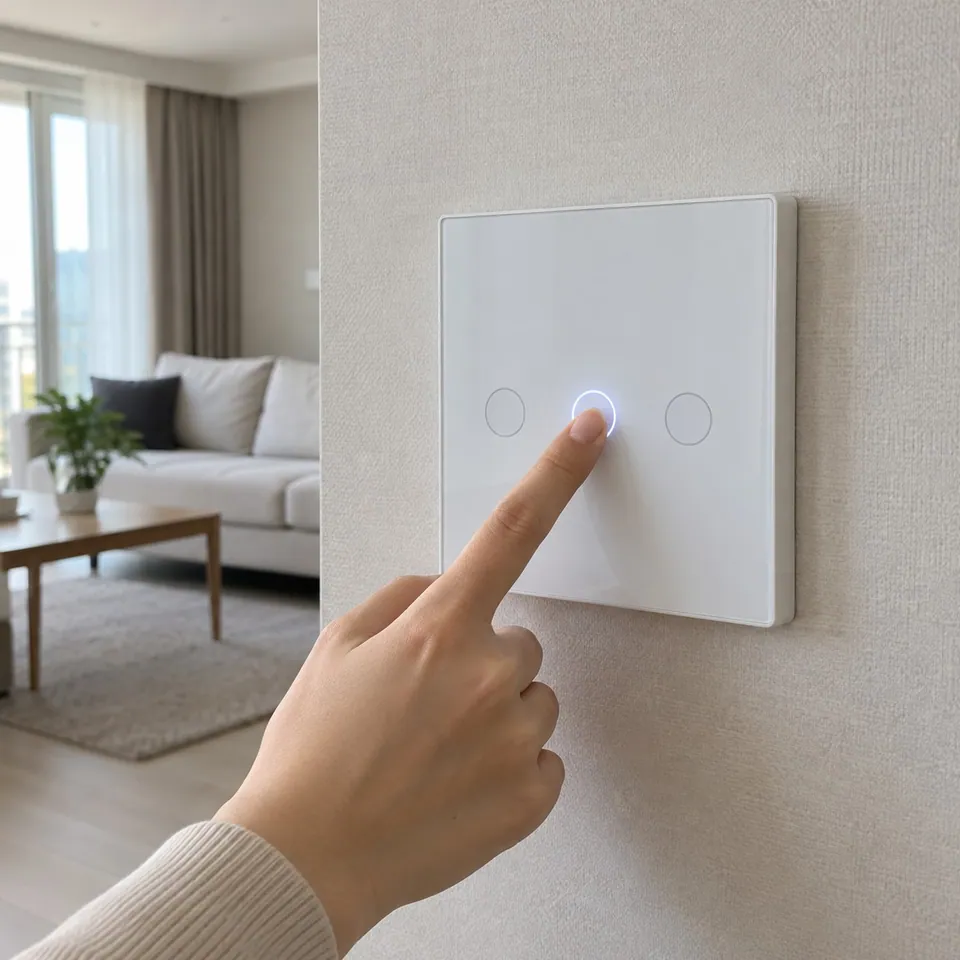

스마트 스위치는 벽의 전등 스위치 자리에 바꿔 달아, 손으로 누르는 것 말고도 휴대폰 앱과 음성 명령, 예약으로 등을 켜고 끄게 해 주는 스위치입니다. 어떤 제품을 달 수 있는지는 스위치 박스 안에 중성선이 와 있는지, 지금 스위치가 몇 칸인지, 집 인터넷에 어떤 방식으로 붙일지 세 가지로 갈립니다. 이 셋을 먼저 확인하면 사 놓고 못 다는 일을 줄일 수 있습니다.

일반 스위치는 등으로 가는 전기를 잇고 끊기만 해서 스위치 자체에는 전기가 필요 없습니다. 스마트형은 꺼져 있는 동안에도 휴대폰 신호를 기다려야 하므로 안쪽 회로에 늘 약한 전기가 들어가야 하고, 그 전기를 어디서 얻느냐가 중성선 문제로 이어집니다. 겉모습이 비슷해도 뒤쪽 배선 조건이 제품마다 다른 까닭입니다.

계단처럼 두 곳에서 한 등을 켜는 배선이라면 3로 스위치를, 켠 뒤 일정 시간이 지나 꺼지기만 바란다면 타이머 스위치를 따로 알아보는 편이 맞습니다. 집 안 다른 전기 작업은 전기 안내 모음에 모아 두었습니다.

중성선이 필요한 형과 필요 없는 형

중성선이 필요한 형은 박스 안에 들어온 중성선에서 스위치가 쓸 전기를 따로 받습니다. 전기를 안정적으로 받으니 통신이 끊기는 일이 적고 등 종류도 덜 가리는 편입니다. 다만 오래된 집은 스위치 박스까지 중성선을 끌어오지 않은 배선이 흔해, 이 형을 달려면 선을 새로 넣어야 할 수 있습니다.

중성선이 필요 없는 형은 등을 거쳐 흐르는 아주 적은 전기로 스위치 안 회로를 움직입니다. 지금 배선 그대로 달 수 있다는 것이 장점이지만, 꺼 둔 동안에도 등 쪽으로 약한 전기가 흘러 LED 등이 깜빡이거나 희미하게 남을 수 있습니다.

어느 쪽인지 보려면 그 등의 차단기를 내린 뒤 스위치 커버를 엽니다. 한 칸 스위치라면 단자에 물린 선이 들어오는 선과 등으로 가는 선 두 가닥뿐인 경우가 많고, 이때는 중성선이 없는 배선입니다. 단자에 물리지 않은 채 따로 이어 묶어 둔 선이 더 있다면 중성선일 수 있지만, 선 색은 집마다 제각각이라 색만 보고 단정하지 마세요.

칸 수와 연결 방식은 어떻게 맞출까요?

칸 수는 스위치 하나에 누르는 판이 몇 개인지를 말합니다. 거실 등과 식탁 등을 따로 켜는 두 칸 스위치라면 칸마다 다른 등으로 가는 선이 물려 있으니, 스마트형도 같은 칸 수로 골라야 지금처럼 따로 켜고 끌 수 있습니다. 칸을 줄이면 남는 선을 물릴 곳이 없고, 늘리면 아무것도 켜지 않는 칸이 생깁니다.

몸체 두께도 봅니다. 스마트형은 안에 통신 부품이 들어가 일반 스위치보다 뒤가 두꺼운 제품이 많아, 박스가 얕거나 선이 꽉 차 있으면 밀어 넣기 어렵습니다. 새 커버가 지금 것보다 작으면 벽지에 남은 자국이 드러나니 크기도 함께 견주어 보세요.

연결 방식은 크게 둘입니다. 와이파이 방식은 따로 장치 없이 집 공유기에 붙지만, 스위치 자리까지 신호가 잘 닿아야 하고 공유기나 비밀번호를 바꾸면 다시 연결해야 합니다. 허브 방식은 작은 중계 장치를 하나 두고 스위치들이 그 장치와 통신해, 여러 방에 여러 개를 달 때 관리가 수월합니다. 스위치 앞에 서서 휴대폰에 와이파이가 잘 잡히는지 미리 봐 두면 고르기 쉽습니다.

혼자 해도 되는 일과 기사에게 맡길 일

제품을 고르고 쓰는 준비는 집에서 충분히 할 수 있습니다. 벽 속 선을 다루는 순간부터는 작은 실수가 감전과 과열로 이어질 수 있으니 아래처럼 나눠 생각하세요.

• 혼자 해도 되는 일 — 지금 스위치의 칸 수와 칸마다 켜는 등 적어 두기, 등이 LED인지 보기, 스위치 앞에서 와이파이 신호 보기, 앱 설치와 예약 설정, 배선을 건드리지 않고 기존 스위치 위에 덧대는 형이나 건전지로 쓰는 무선 버튼 붙이기.
• 기사에게 맡길 일 — 박스 안 선 색과 개수가 설명서 그림과 다를 때, 중성선이 없는데 필요한 형을 달고 싶을 때, 박스가 얕아 몸체가 들어가지 않을 때, 두 곳에서 켜는 배선일 때, 선 피복이 딱딱하게 굳었거나 단자 둘레가 그을렸을 때.

중성선을 스위치 박스까지 새로 끌어오는 일은 벽 속 배관에 선을 넣는 공사라 전기 공사·배선·증설에서 범위를 가늠할 수 있습니다. 일반 스위치를 같은 모양으로 바꾸는 정도라면 콘센트·스위치 교체를 참고하세요.

스위치 뒤 배선이 언제 깔렸는지 몰라 미덥지 않다면 공공 안내도 함께 보세요. 한국전기안전공사에서 전기설비 안전점검 안내와 전기 안전 정보를 찾아볼 수 있습니다. 한국전기안전공사

LED 등이 깜빡이거나 꺼진 뒤에도 희미할 때

스마트형으로 바꾼 뒤 꺼 둔 등이 은은하게 빛나거나 켜 둔 등이 가늘게 떨린다면, 대개 중성선이 필요 없는 형과 LED 등이 만나 생기는 일입니다. LED 등은 아주 적은 전기에도 반응해서, 스위치가 제 회로를 돌리려고 흘려보내는 약한 전기만으로도 빛이 새어 나옵니다. 등 하나만 물린 회로나 전기를 적게 쓰는 등일수록 잘 드러납니다.

손보는 길은 세 갈래입니다. 제조사가 함께 쓰도록 안내하는 보조 부품을 등 쪽에 달아 약한 전기를 따로 흘려보내거나, 그 스위치와 맞는 등으로 바꾸거나, 중성선을 끌어와 필요한 형으로 바꾸는 방법입니다. 등을 바꾸는 쪽이 낫다면 조명 교체에서 등기구 고르는 법을 볼 수 있습니다.

깜빡임과 함께 스위치 겉이 뜨겁거나 타는 냄새가 난다면 궁합 문제가 아닐 수 있으니 그 등을 쓰지 말고 차단기를 내려 두세요. 차단기가 자꾸 떨어지는 회로라면 누전·차단기 내려감을 먼저 보세요.

스마트 스위치 상담 때 찍어 보내 주실 사진

스마트 스위치 교체는 사진 몇 장이면 중성선 조건과 맞는 제품 방향을 미리 좁힐 수 있습니다. 전화로 상담하신 뒤 카톡이나 문자로 아래를 보내 주세요.

1. 스위치 정면 — 칸 수와 커버 크기가 보이게, 커버 둘레 벽지까지 한 장에 담습니다.
2. 그 스위치가 켜는 등 — 등 전체가 나오게 아래에서 찍고, 전구가 보이면 종류를 알 수 있게 한 장 더 찍습니다.
3. 박스 안 — 차단기를 내리고 커버를 열어 본 경우에만, 단자에 물린 선과 따로 묶인 선이 함께 보이게 정면에서 찍습니다. 열기 부담스러우면 건너뛰셔도 됩니다.
4. 분전반 이름표 — 그 등이 어느 차단기에 물렸는지 읽히게 찍습니다.
5. 공유기 자리 — 스위치와 공유기 사이에 벽이 몇 개 있는지 방 배치를 말씀해 주세요.
6. 바라는 기능 — 예약, 음성, 밖에서 끄기처럼 쓰고 싶은 방식을 적어 주세요.

보내 주신 사진으로 방문할 담당 기사를 먼저 알려 드리고, 기사는 현장에서 중성선 유무와 박스 깊이, 스위치 자리의 신호 세기를 확인합니다. 스위치만 바꿀지 배선까지 손볼지 정해 견적을 먼저 말씀드리고, 동의하신 뒤 작업합니다. 마치면 손으로 누르기와 앱 켜기, 예약이 모두 제대로 되는지 함께 보고, 바꾼 스위치의 A/S까지 설비맵이 책임집니다.
