스프링클러 헤드, 종류별 생김새와 교체해야 하는 신호

스프링클러 헤드는 어떻게 물을 뿌릴까요?

스프링클러 헤드는 소방 배관 끝에 달려, 불의 열을 받은 헤드만 열리면서 그 자리에 물을 뿌리는 부품입니다. 헤드 입구는 마개로 막혀 있고 이 마개를 유리구나 퓨즈가 받치고 있는데, 열에 유리구가 깨지거나 퓨즈가 녹으면 마개가 빠지며 물이 나옵니다. 그래서 집·사무실·상가 천장에 흔한 폐쇄형 헤드는 불이 난 곳 둘레의 헤드만 작동하고, 열을 받지 않은 헤드는 닫힌 채 남습니다.

영화처럼 한 층의 헤드가 한꺼번에 터지는 장면은 이 구조와 다릅니다. 무대처럼 특수한 곳에는 한 구역이 함께 뿌리는 개방형 설비도 있지만, 생활 공간에서 보는 헤드는 하나하나가 따로 열을 판단합니다.

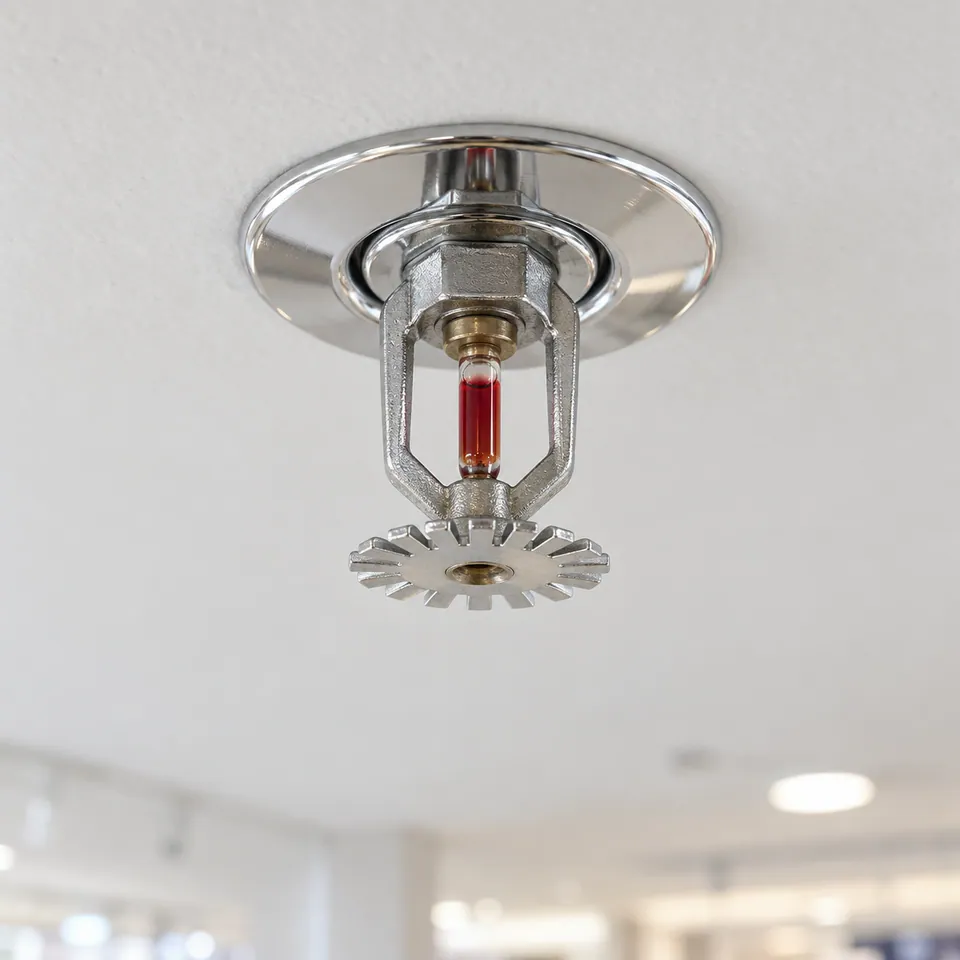

헤드는 배관에 이어진 몸통, 물을 넓게 퍼뜨리는 둥근 판(디플렉터), 열에 반응하는 감열부로 이루어집니다. 유리구 안 액체의 색은 작동 온도 등급을 나타내므로 교체할 때는 같은 등급을 맞춥니다. 펌프와 밸브까지 포함한 설비 전체 점검은 스프링클러 설비에서 따로 다룹니다.

위를 보는 헤드, 아래를 보는 헤드, 벽에 붙는 헤드

스프링클러 헤드 종류는 물이 나오는 방향과 천장에 드러난 정도로 나눕니다. 같은 건물 안에서도 천장 마감과 배관 위치에 따라 서로 다른 헤드가 섞여 있을 수 있습니다.

• 하향형 — 천장 아래로 몸통이 내려와 아래를 향합니다. 마감된 천장이 있는 사무실·상가에서 가장 많이 봅니다.
• 상향형 — 배관 위에 서서 위를 향하고, 천장에 부딪힌 물이 아래로 퍼집니다. 주차장·창고·기계실처럼 배관이 드러난 곳에 씁니다.
• 측벽형 — 벽 위쪽에 옆으로 달려 방 안쪽으로 물을 뿌립니다. 천장 속에 배관을 넣기 어려운 복도나 작은 방에 씁니다.
• 은폐형 — 천장 면에는 둥근 덮개만 보이고 헤드는 그 안에 숨어 있습니다. 열을 받으면 덮개가 먼저 떨어지고 이어서 안쪽 헤드가 작동합니다. 아파트 거실·방 천장에서 흔합니다.

간이 스프링클러 설비에도 헤드가 달립니다. 작은 시설에 맞춰 단순하게 꾸린 설비이지만 그 설비에 맞는 헤드를 따로 써야 하므로 일반 헤드와 섞어 달지 않습니다. 어느 종류든 원래 달린 것과 방향·형식·등급이 같은 헤드로 바꾸는 것이 기본입니다.

교체해야 하는 헤드는 어떻게 알아볼까요?

헤드는 평소 아무 일도 하지 않는 것처럼 보여도 배관 속 물의 압력을 늘 받고 있습니다. 아래 모습이 보이면 그 헤드는 교체를 검토할 때입니다.

• 헤드 둘레나 이음부에 물방울이 맺히거나, 둘레 천장에 둥근 물 자국이 번진 경우
• 몸통과 디플렉터에 녹이 슬거나 하얗게 부식된 경우
• 천장 페인트나 도배 풀이 감열부·덮개에 묻은 경우
• 사다리나 짐에 부딪혀 몸통이나 디플렉터가 휜 경우
• 유리구에 금이 갔거나 안의 액체가 줄어든 것처럼 보이는 경우
• 주방 헤드에 기름때와 먼지가 덩어리로 붙은 경우

칠이 묻은 헤드를 닦아서 쓰려는 경우가 있는데, 감열부를 문지르다 유리구에 힘이 가면 깨질 수 있고 얇게 남은 막만으로도 열에 늦게 반응합니다. 물 자국이 헤드 둘레가 아니라 천장 다른 곳에서 번진다면 배관이나 위층에서 내려온 물일 수 있으니 천장 물 자국 원인부터 확인해 보세요. 건물 단위로 받는 정기 점검에서도 헤드 상태를 함께 보며, 점검 항목은 소방 점검에 정리되어 있습니다.

헤드에서 물이 떨어질 때 할 일

헤드에서 물이 똑똑 떨어지기 시작하면 헤드를 조이거나 막고 싶어지지만, 그렇게 하면 감열부가 깨져 물이 쏟아질 수 있습니다. 순서는 이렇습니다.

1. 헤드 아래의 가구와 전자제품을 치우고 양동이나 수건으로 물을 받습니다.
2. 헤드와 덮개는 만지지 않습니다. 테이프를 감거나 공구를 대지 않습니다.
3. 물이 조명이나 콘센트 쪽으로 흐르면 그 회로의 차단기를 내립니다.
4. 아파트·상가라면 관리사무소나 건물 방재실에 알립니다. 그 구역의 물을 잠그는 밸브는 건물 쪽에서 다룹니다.
5. 관리하는 곳이 따로 없는 건물이라면 소방시설 업체에 교체를 맡깁니다.

집이나 매장에서 할 일은 물을 받고, 주변을 치우고, 알리는 데까지입니다. 밸브를 잠그고 헤드를 바꾼 뒤 배관에 물을 다시 채우는 일은 설비 전체의 압력·경보와 이어져 있어 맡길 일입니다. 물이 갑자기 세차게 뿜어진다면 헤드가 열렸거나 부서진 것이니 불이 났는지부터 확인하고, 관리사무소에 알려 밸브를 잠그게 하세요.

인테리어 공사 때 헤드는 어떻게 다룰까요?

천장을 새로 하거나 칸막이를 세우는 공사에서는 헤드가 가장 쉽게 다치고 가려집니다. 천장 높이를 바꾸면 헤드를 새 천장 면에 맞춰 내리거나 올려야 하고, 방을 나누면 새로 생긴 칸에 헤드가 없거나 물줄기가 벽에 막힐 수 있습니다. 헤드 옆의 화재 감지기도 같은 공사에서 가려지기 쉬우니 함께 챙겨야 합니다.

헤드를 옮기는 일은 소방 공사에 속합니다. 헤드 하나하나가 맡는 범위와 자리가 건물의 소방 기준 안에서 정해지기 때문입니다.

스프링클러 헤드의 간격과 자리도 「소방시설 설치 및 관리에 관한 법률」과 소방청 화재안전기준이 정합니다. 국가법령정보센터 소방시설 설치 및 관리에 관한 법률 · 소방청

게다가 헤드를 바꾸거나 옮기려면 구역의 물을 빼고 다시 채워야 하고, 그 과정에서 경보가 울리거나 다른 헤드에 영향이 갈 수 있습니다. 이런 작업을 소방 공사 자격을 갖춘 업체가 다루는 이유입니다.

헤드 교체를 맡기면 거치는 단계

헤드 교체는 헤드 하나를 돌려 끼우는 일처럼 보여도 건물 설비와 맞물려 있어 순서가 중요합니다. 설비맵은 건물 쪽 사정을 먼저 살핀 뒤 아래 단계로 움직입니다.

1. 사진 받기 — 헤드를 옆에서 가까이 찍은 사진(유리구 색이 보이게), 헤드와 둘레 천장이 함께 나온 사진, 물 자국이나 녹이 보이는 부분을 받습니다.
2. 건물 쪽 확인 — 관리사무소나 건물 관리 담당이 있는지, 구역 밸브를 누가 여닫는지 여쭙니다.
3. 기사 안내 — 사진으로 본 헤드 종류와 개수에 맞춰, 찾아갈 담당 기사를 방문 전에 알려 드립니다.
4. 현장 확인과 견적 — 헤드 방향·형식·등급과 이음부 상태를 보고 작업 범위와 금액을 먼저 말씀드립니다.
5. 동의 뒤 교체 — 건물 쪽과 시간을 맞춰 구역의 물을 잠그고 헤드를 바꾼 뒤 다시 채웁니다.
6. 물샘 확인과 A/S — 물을 채운 뒤 이음부에 물기가 없는지 함께 보고, 교체한 헤드에 이상이 생기면 설비맵이 A/S 를 맡습니다.
