에어컨 매립배관, 처음 연결할 때와 재사용 전 확인할 것

에어컨 매립배관은 벽 속에 미리 묻어 둔 냉매관·배수관·전선입니다

에어컨 매립배관은 실내기를 달 자리와 실외기실 사이의 벽·천장 속에 미리 묻어 둔 냉매관 두 가닥과 배수관, 전선입니다. 처음 쓸 때는 관 속 이물과 찌그러짐, 새는 곳이 없는지를, 쓰던 관을 다시 쓸 때는 세척과 굵기·길이가 새 에어컨과 맞는지를 먼저 봅니다. 벽 속 구간은 문제가 생겨도 꺼내 고치기 어려워 연결하기 전 확인이 가장 중요합니다.

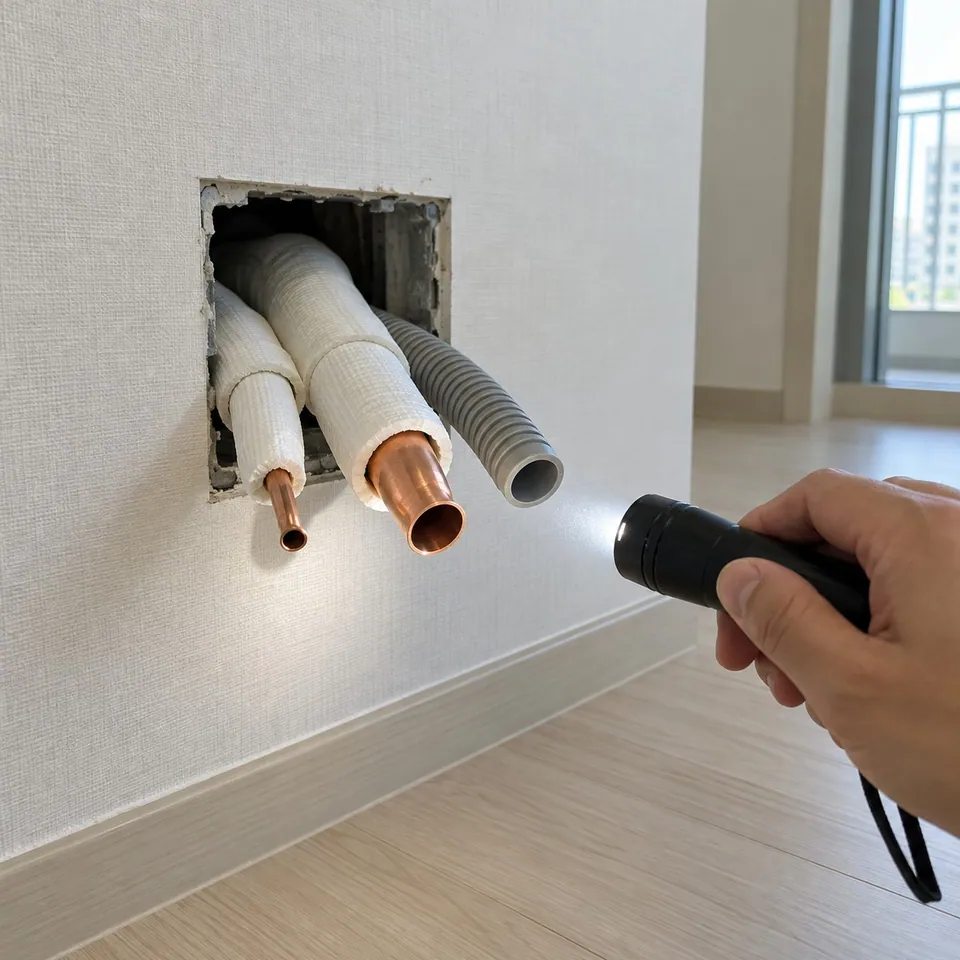

새 아파트 거실이나 안방 벽을 보면 바닥 가까이나 천장 가까이에 네모난 덮개가 붙어 있습니다. 이것이 매립배관 커버이고, 열면 끝이 마개로 막힌 구리관 두 가닥과 배수 호스, 전선 다발이 나옵니다. 관의 반대쪽 끝은 실외기실이나 베란다 벽에 같은 모습으로 나와 있습니다.

굵은 관은 실내기에서 열을 머금은 냉매 가스가 실외기로 돌아가는 길이고, 가는 관은 실외기에서 식은 냉매가 실내기로 들어오는 길입니다. 배수관은 실내기에 맺힌 물을 내보내고, 전선은 실외기 전원과 신호를 잇습니다. 이 가운데 하나라도 상태가 나쁘면 새 에어컨을 달아도 제 성능을 내기 어렵습니다.

새 아파트에서 처음 연결할 때 무엇을 볼까요?

입주하고 처음 에어컨을 달 때 매립배관은 공사 뒤 한 번도 쓰이지 않은 상태입니다. 쓴 적이 없다고 해서 관 속이 깨끗하다고 단정할 수는 없어, 아래 순서로 확인한 뒤 잇습니다.

1. 관 끝 마개 — 마개가 빠져 있었거나 테이프만 감겨 있었다면 공사 먼지나 습기가 들어갔을 수 있습니다.
2. 찌그러짐과 꺾임 — 벽 밖으로 나온 관 끝이 눌렸거나 급하게 꺾인 자리가 없는지 봅니다.
3. 질소 압력 확인 — 관에 질소를 채우고 압력이 그대로 유지되는지 지켜봅니다. 벽 속 이음에서 새는 것은 이 단계에서 걸러야 합니다.
4. 배수관 물 빠짐 — 실내기 쪽 배수관에 물을 부어 실외기실 쪽 끝으로 잘 나오는지 봅니다.
5. 굵기와 길이 — 달려는 에어컨의 설치 설명서가 정한 관 굵기·길이 범위와 맞춰 봅니다.

확인을 마친 관은 실내기·실외기와 이은 뒤 에어컨 진공 작업으로 공기와 수분을 빼고 나서 냉매를 엽니다. 일반 설치 순서와 설치비가 붙는 항목은 에어컨 설치에서 보세요.

손님이 해 둘 일, 기사가 할 일

손님은 덮개를 열어 관 끝 모습을 찍고, 실외기실 쪽 끝도 함께 찍어 두면 됩니다. 입주 안내서나 관리사무소에서 매립배관이 어느 방에 있는지 확인해 두면 더 좋습니다. 압력 확인과 관 끝 가공, 연결은 장비가 필요한 일이라 기사가 맡습니다.

쓰던 매립배관을 다시 쓸 때는 세척부터 합니다

이사 온 집에 앞 사람이 쓰던 매립배관이 있다면 관 속에 냉매 기름과 수분, 오래된 찌꺼기가 남아 있습니다. 새 에어컨이 쓰는 냉매·기름이 이전 것과 다르면 서로 섞여 압축기에 부담을 줄 수 있습니다. 그래서 재사용하기 전에는 관을 세척해 남은 것을 빼냅니다.

에어컨 배관 청소나 배관 세척이라고 부르는 이 작업은 관에 세척액을 넣고 질소로 밀어내 기름과 찌꺼기를 한쪽 끝으로 빼는 방식입니다. 세척을 마치면 관 끝을 잘라 새로 가공하고, 다시 압력을 넣어 새는 곳이 없는지 봅니다. 앞 사람이 에어컨을 떼면서 관 끝을 막지 않고 두었다면 먼지와 습기가 더 들었을 수 있습니다.

재사용할 때는 관 굵기와 길이도 새 에어컨에 맞춰 봐야 합니다. 관이 기종에 비해 가늘면 냉매가 넉넉히 흐르지 못하고, 지나치게 굵으면 냉매에 섞인 기름이 압축기로 잘 돌아오지 않습니다. 길이가 설명서가 정한 범위를 넘으면 냉매를 더 넣어야 하거나 그 관으로는 달기 어려울 수 있습니다.

쓰던 에어컨을 그대로 옮겨 와 같은 매립배관에 다는 경우라면 떼고 옮겨 다는 순서를 에어컨 이전 설치에서 함께 보세요. 시스템 에어컨 배관 청소처럼 천장 속에 여러 갈래로 묻힌 배관은 구조가 달라 시스템 에어컨·천장형에서 다룹니다.

가스가 자꾸 빠질 때 매립 구간은 어떻게 가려낼까요?

냉매를 채운 뒤 얼마 지나지 않아 다시 덜 시원해지는 일이 되풀이되면 어딘가에서 새고 있다는 뜻입니다. 이때는 눈에 보이는 곳부터 좁혀 갑니다. 실내기 뒤 연결부와 실외기 밸브 둘레에 기름 자국이 있는지 보고, 거품액을 발라 거품이 이는지 확인합니다.

보이는 곳에서 찾지 못하면 매립 구간만 실내기·실외기와 떼어 놓고 따로 압력을 넣어 봅니다. 압력이 떨어지면 벽 속 구간이 원인이고, 그대로면 실내기나 실외기 쪽을 다시 봅니다. 다만 벽 속 어디가 새는지까지 정확히 짚기는 어렵습니다.

매립배관 교체가 어려운 까닭도 여기에 있습니다. 관이 콘크리트 벽과 바닥 속을 지나 바꾸려면 벽을 깨야 하고, 타일·도배 같은 마감도 다시 해야 합니다. 그래서 새는 매립 관은 끝을 막아 두고, 벽 밖으로 새 배관을 내 배관 커버로 감싸 지나가게 하는 방법을 많이 씁니다. 이때 외벽에 새 구멍이 필요하면 공동주택 규정을 관리사무소에 먼저 확인하세요.

새는 관을 막거나 새 배관을 낸 뒤에는 다시 압력을 넣어 확인하고 나서 냉매를 채웁니다. 냉매 종류와 충전 이야기는 에어컨 수리·가스 충전에서 이어집니다.

지금 상황별로 먼저 확인할 것

매립배관 문제는 언제 드러났느냐에 따라 첫 확인이 다릅니다. 지금 겪는 상황을 아래에서 찾아보세요.

매립배관 막힘은 대개 배수관 쪽 이야기입니다. 공사 때 들어간 시멘트 가루나 먼지가 쌓였거나 관이 중간에 처져 물이 고이면 실내기에서 물이 넘칩니다. 청소로 풀리지 않으면 벽 밖으로 배수 호스를 따로 내기도 합니다. 냉매관은 막히는 일이 드물지만, 관이 눌렸다면 냉매가 지나는 길이 좁아져 냉방이 약해질 수 있습니다.

매립배관 수리·교체 견적에서 달라지는 것

에어컨 매립배관 수리 비용이나 에어컨 배관 교체 비용은 같은 이름의 작업이라도 어디까지 하느냐에 따라 차이가 큽니다. 견적서를 받으면 아래 항목 가운데 무엇이 들어 있고 무엇이 빠졌는지 나눠 보세요.

• 확인 범위 — 질소로 압력이 유지되는지 보는 데서 끝나는지, 새는 구간을 좁히는 데까지 하는지
• 세척과 관 끝 가공 — 재사용하기 전 세척과 끝 가공이 들어갔는지
• 굵기 맞춤 — 이음 부품이 필요한지, 냉매를 더 넣어야 할 만큼 관이 긴지
• 우회 배관 — 매립 관을 막고 벽 밖으로 새 배관을 낼 때 그 길이와 경로, 배관 커버 마감
• 벽 구멍과 작업 높이 — 새 구멍을 뚫어야 하는지, 실외기실이나 외벽 작업이 높은 곳인지
