에어컨 진공 작업, 배관 속 공기와 수분을 빼는 이유와 확인법

에어컨 진공 작업은 냉매를 열기 전 배관 속을 비우는 일입니다

에어컨 진공 작업은 설치나 이전 설치 때 실내기와 실외기를 배관으로 이은 다음, 실외기에 담긴 냉매를 열기 전에 배관과 실내기 속 공기·수분을 빼내는 일입니다. 공기는 냉방을 떨어뜨리고 수분은 압축기와 밸브를 상하게 할 수 있어, 배관을 새로 잇거나 풀었다 다시 이을 때마다 합니다. 진공 펌프로 빨아내는지, 냉매로 밀어내는지에 따라 결과와 확인 방법이 달라집니다.

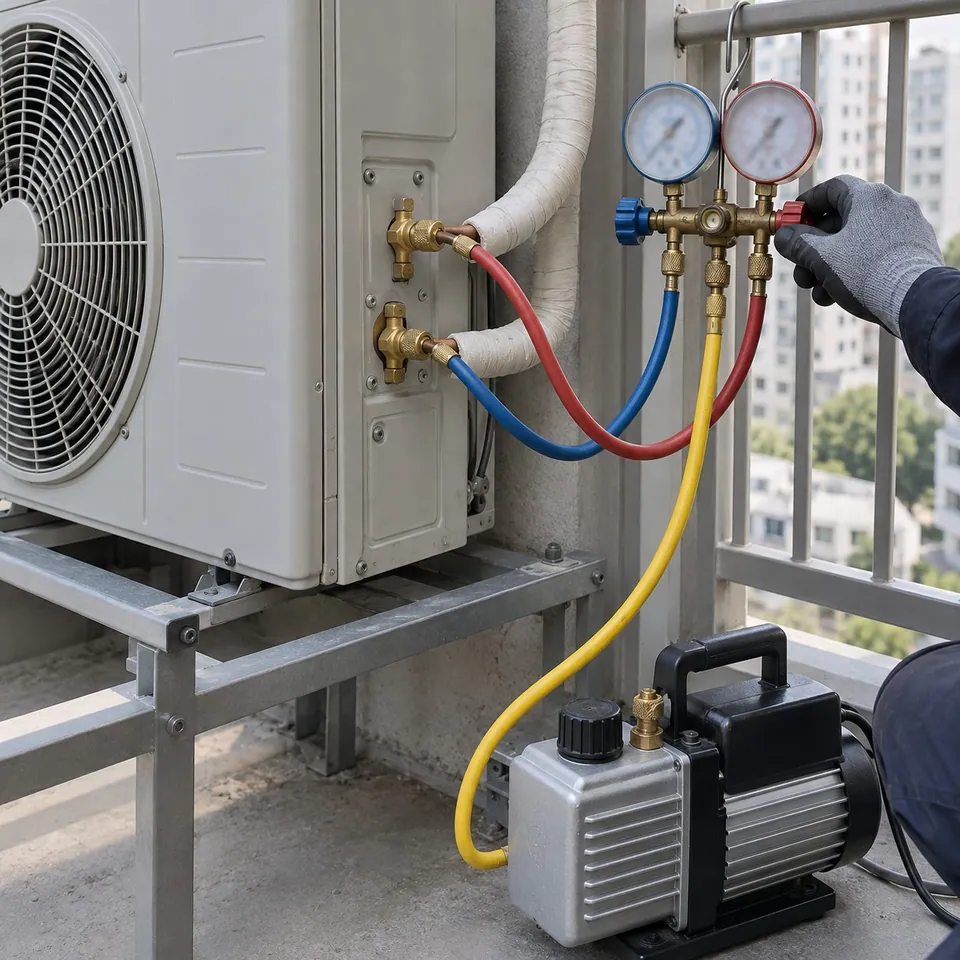

현장에서는 기사가 실외기 옆 밸브 마개를 열고 압력 게이지가 달린 호스를 잇습니다. 호스 반대쪽에는 작은 진공 펌프가 연결되고, 펌프가 돌면 배관 속 공기가 빨려 나오며 게이지 바늘이 내려갑니다. 펌프를 멈춘 뒤 바늘이 그대로 머무는지 지켜보고 나서야 냉매 밸브를 엽니다.

배관 속은 실내기·실외기를 잇기 전까지 바깥 공기에 열려 있었습니다. 그 공기에는 눈에 보이지 않는 수증기가 섞여 있고, 비 오는 날이나 습한 철에 작업하면 더 많습니다. 진공 작업은 이 공기와 수증기를 냉매가 들어가기 전에 비워 두는 단계입니다.

진공 펌프를 사서 집에서 해도 될까요?

에어컨 진공 펌프는 기름이 든 작은 펌프에 게이지와 호스를 이어 쓰는 장비입니다. 펌프만 돌리면 끝나는 일이 아니라 실외기 밸브를 열고 닫는 순서, 이음부 조임, 새는지 확인까지 함께 따라옵니다. 냉매를 다루는 일에는 관련 규정도 있으니 장비를 갖춘 기사에게 맡기는 편이 맞습니다.

손님이 챙길 일

• 설치·이전 견적을 받을 때 진공을 어떤 방식으로 하는지 묻기
• 작업하는 날 게이지를 이은 모습과 바늘 사진을 남겨 달라고 부탁하기
• 설치가 끝난 뒤 실내기 바람이 고르게 찬지, 배관 이음부에 보온재가 감겼는지 보기
• 설치한 날짜와 작업 내용을 적어 두기

기사가 할 일

• 이음부를 조이고 질소로 새는지 확인하기
• 진공 펌프로 공기와 수분을 빼고 게이지로 유지 확인하기
• 냉매 밸브를 연 뒤 이음부에 거품액을 발라 마지막으로 보기
• 배관이 길어 냉매를 더해야 하는지 판단하기

진공을 제대로 했는지 손님이 눈으로 알기는 어렵습니다. 작업 순서를 미리 물어 두고 현장에서 게이지가 이어진 모습을 한 번 보는 것만으로도 빠뜨리는 일이 줄어듭니다.

진공을 건너뛰면 나타날 수 있는 증상

공기는 냉매처럼 액체로 바뀌지 않아 배관 속에서 자리만 차지하고 압력을 높입니다. 실외기는 같은 냉방을 내려고 더 힘들게 돌고, 찬 바람은 약해집니다. 수분은 냉매 기름과 섞여 찌꺼기를 만들거나, 냉매가 좁은 길목을 지날 때 얼어 흐름을 막을 수 있습니다.

이런 일은 설치한 날에는 드러나지 않다가 쓰는 동안 조금씩 나타나기도 합니다. 진공을 건너뛰었거나 덜 됐을 때 흔히 보이는 모습은 아래와 같습니다.

• 새로 달았는데 처음부터 기대만큼 시원하지 않음
• 시원했다가 약해졌다가를 되풀이함
• 실외기가 쉬지 않고 오래 돌고, 앞으로 나오는 바람이 유난히 뜨거움
• 시간이 지나 압축기나 밸브 쪽 고장으로 이어짐

다만 이 모습들은 냉매 부족이나 막힌 필터, 먼지 낀 실외기에서도 똑같이 나타납니다. 증상만 보고 진공 탓이라고 단정하지 말고 냉매 양과 배관 상태를 함께 점검받으세요. 냉매가 줄어드는 문제는 에어컨 수리·가스 충전에서 이어서 볼 수 있습니다.

진공 펌프로 빼는 것과 냉매로 밀어내는 것, 무엇이 다를까요?

배관 속 공기를 빼는 방법은 크게 두 가지입니다. 진공 펌프로 빨아내는 방식과, 실외기에 담긴 냉매를 조금 흘려 공기를 반대쪽 끝으로 밀어내는 방식입니다. 현장에서는 뒤의 것을 흔히 에어 퍼지라고 부르며, 두 방식은 빠지는 것과 확인할 수 있는 정도가 다릅니다.

수분이 빠지는 원리는 압력에 있습니다. 배관 속 압력을 아주 낮추면 물은 낮은 온도에서도 끓어 수증기가 되고, 펌프가 그 수증기까지 뽑아냅니다. 냉매로 밀어내는 방식에는 이 과정이 없어 습한 날 작업하면 수분이 남기 쉽습니다. 제조사 설치 설명서에 기종별 진공 방법이 적혀 있으니 그 방법을 따르는지 확인하세요.

게이지 바늘로 진공 유지를 확인하는 순서

1. 이음부 조이기 — 실내기와 실외기 쪽 배관 끝을 가공해 규격대로 조입니다.
2. 새는지 먼저 보기 — 질소로 배관을 채워 압력계 바늘이 내려가지 않는지 확인합니다. 새는 곳이 있으면 진공이 잡히지 않습니다.
3. 펌프 돌리기 — 질소를 빼고 펌프를 이어 게이지 바늘이 진공 쪽 끝까지 내려가도록 돌립니다.
4. 밸브 닫고 기다리기 — 게이지 밸브를 잠그고 펌프를 멈춘 뒤, 정해진 시간 동안 바늘이 움직이지 않는지 지켜봅니다.
5. 냉매 열기 — 바늘이 그대로면 실외기 밸브를 열어 냉매를 배관으로 보냅니다.
6. 마지막 확인 — 이음부에 거품액을 발라 거품이 일지 않는지 보고 보온재와 테이프로 감쌉니다.

바늘이 천천히 되돌아 올라가면 어딘가 새거나 배관 속에 수분이 아직 남았다는 뜻입니다. 이때는 이음부를 다시 조이고 새는지 확인한 뒤 진공을 다시 잡습니다. 기다리는 시간과 바늘이 가리켜야 할 값은 장비와 기종에 따라 다르므로 설명서 기준을 따릅니다.

설치·이전 견적에서 진공 작업을 묻는 법

진공 작업은 견적서에 따로 적히지 않고 기본 설치에 묶여 있는 경우가 많습니다. 그래서 들어갔는지는 물어서 확인해야 합니다. 아래처럼 물어보면 답이 분명해집니다.

• 「진공은 펌프로 잡나요, 냉매로 밀어내나요?」
• 「진공 뒤에 게이지 유지를 보고, 그 사진을 남겨 줄 수 있나요?」
• 「배관을 잇고 나서 새는지 질소나 거품액으로 확인하나요?」
• 「배관이 길어 냉매를 더 넣어야 하면 그 비용은 따로인가요?」

이 작업은 새로 달 때뿐 아니라 이사로 떼었다가 다시 달 때, 벽 속 매립배관에 실내기를 처음 이을 때도 똑같이 필요합니다. 떼었다 다는 순서는 에어컨 이전 설치, 벽 속 배관을 처음 쓰는 경우는 에어컨 매립배관, 설치비가 붙는 다른 항목은 에어컨 설치에서 보세요. 다시 달지 않고 떼기만 할 때는 진공 대신 냉매를 실외기에 모아 두는 과정이 중심이라 에어컨 철거에서 다룹니다.

작업 날짜를 잡으면 그날 찾아갈 담당 기사를 설비맵이 미리 안내합니다. 진공 방식과 확인 순서를 넣은 작업 범위, 금액은 배관에 손대기 전에 말씀드리고 동의를 받은 뒤 진행합니다. 진공과 설치를 마친 에어컨에 탈이 나면 A/S 도 설비맵이 이어서 맡습니다.
