에어컨 PCB 수리, 기판 고장 신호와 교체해야 할 때

에어컨 기판 고장은 어떤 모습으로 나타날까요?

에어컨 PCB 수리는 실내기와 실외기 안에서 전원과 동작을 제어하는 기판(PCB)을 고치거나 새 기판으로 바꾸는 작업입니다. 전원이 아예 들어오지 않거나, 리모컨에 반응이 없거나, 표시창에 같은 에러가 되풀이되거나, 켜졌다가 저절로 꺼진다면 기판을 의심할 수 있습니다. 다만 같은 모습이 전원선과 배선, 센서 문제에서도 나와 진단이 먼저이고, 고칠지 바꿀지는 손상 정도와 그 모델의 부품을 구할 수 있는지에 따라 갈립니다.

메인보드라고도 부르는 이 부품은 에어컨의 두뇌 노릇을 해서 고장 모습도 여러 가지입니다. 운전 표시등만 깜빡이고 바람이 나오지 않거나, 설정 온도와 상관없이 멈추지 않고 돌거나, 바람 방향을 바꾸는 날개가 움직이지 않는 일도 기판에서 비롯될 수 있습니다. 켜고 끌 때 나는 소리가 평소와 다르다면 기판보다 팬이나 다른 부품 쪽일 때가 많으니 에어컨 소리도 함께 보세요.

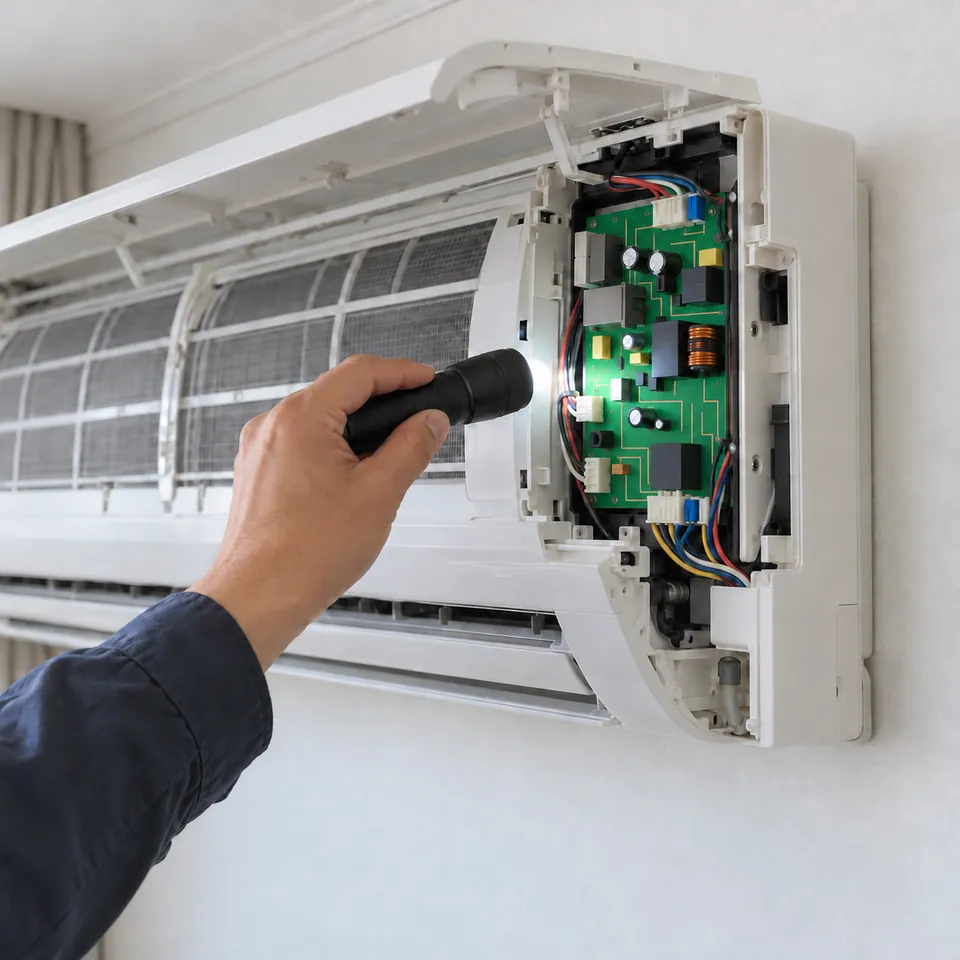

실내기 기판과 실외기 기판이 하는 일

벽걸이나 스탠드 에어컨은 대개 실내기와 실외기에 기판이 따로 있고, 두 기판이 신호선으로 서로 주고받으며 움직입니다.

• 실내기 기판 — 리모컨 신호를 받고, 방 온도와 배관 온도 센서를 읽어 실내 팬 속도와 바람 날개를 움직입니다. 표시창과 운전 표시등도 이 기판이 켜고, 실외기에 얼마나 세게 돌지 신호를 보냅니다.
• 실외기 기판 — 실내기 신호를 받아 압축기와 실외 팬을 돌립니다. 인버터 에어컨이라면 압축기 속도를 바꿔 가며 냉방 세기를 맞추는 일도 이 기판이 맡습니다.

어느 기판이 상했는지에 따라 부품과 작업 자리가 달라집니다. 실외기 PCB 수리는 실외기가 높은 벽이나 난간 밖에 걸려 있으면 작업 여건까지 함께 따져야 합니다. 압축기 자체의 고장은 기판과 다른 이야기라 에어컨 컴프레셔에 따로 정리했고, 실내기가 여럿인 시스템에어컨은 기판 구성이 달라 시스템에어컨 안내를 참고하세요.

전원을 끄고 할 일과 커버를 열면 안 되는 이유

기판이 의심될 때 집에서 할 일은 전원을 새로 넣어 보고 증상을 기록하는 데까지입니다. 에어컨 커버를 열고 기판을 만지는 일은 하지 않습니다.

• 집에서 할 일 — 리모컨 배터리를 새것으로 바꿔 봅니다. 에어컨 전용 차단기를 내리고 잠시 기다렸다가 다시 올려 전원을 새로 넣습니다. 그래도 같다면 표시창의 에러와 깜빡이는 모습을 사진이나 짧은 영상으로 남기고, 언제부터 어떤 운전 중에 생기는지 적어 둡니다.
• 맡길 일 — 실내기나 실외기 커버 열기, 기판과 커넥터 점검, 타거나 부푼 부품 수리, 기판 교체, 기판과 이어진 센서와 배선 확인입니다.

기판에는 전원을 끈 뒤에도 한동안 전기를 머금고 있는 부품이 있어 플러그를 뽑았다고 안전하지 않습니다. 특히 실외기 기판은 압축기를 돌리는 큰 전기를 다뤄 손이 닿으면 크게 다칠 수 있습니다. 커넥터를 잘못 꽂거나 정전기가 튀면 멀쩡하던 부품까지 상하니 커버는 기사에게 맡기세요.

기판은 왜 고장 날까요?

기판 고장은 대개 바깥에서 들어온 충격이나 오랜 사용에서 옵니다. 현장에서 자주 보는 원인은 이렇습니다.

• 낙뢰와 전압 변동 — 벼락이 친 날이나 순간 정전이 지난 뒤 갑자기 켜지지 않습니다. 전원이 들어오는 쪽 부품이 먼저 상합니다.
• 습기와 결로 — 실외기 기판함에 빗물이 들거나 실내기 배수가 막혀 물이 기판 쪽으로 넘치면 회로가 부식됩니다.
• 벌레와 작은 동물 — 개미나 바퀴벌레, 도마뱀붙이가 기판 틈에 들어가 합선을 일으키기도 합니다.
• 먼지와 열 — 먼지가 쌓인 채 오래 돌면 열이 빠지지 않아 부품이 일찍 낡습니다.
• 오래 쓴 부품 — 전기를 모아 두는 부품이 부풀거나 납땜이 갈라지면서 켜졌다 꺼지기를 되풀이합니다.

에어컨을 켤 때 집 차단기가 함께 내려간다면 기판보다 누전을 먼저 의심해야 할 수 있습니다. 차단기가 내려가는 원인은 누전·차단기 내려감을 참고하세요.

기판을 의심하기 전에 먼저 볼 것

기판 고장처럼 보이는 증상 가운데 일부는 전원이나 리모컨 쪽에서 풀립니다. 아래 표의 가운데 칸을 먼저 확인하고, 오른쪽 칸에 해당하면 기판 점검을 맡기세요.

에러가 뜨면 표시창을 찍어 두세요. 같은 표시라도 제조사와 모델마다 뜻이 달라, 사진이 있으면 상담 때 원인을 좁히기 쉽습니다. 에어컨 고장 전반은 에어컨 수리 안내에서 먼저 훑어볼 수 있습니다.

기판 수리와 교체, 무엇이 다를까요?

에어컨 기판 수리는 상한 부품만 찾아 바꾸거나 끊어진 회로를 잇는 방식이고, 기판 교체는 기판을 통째로 새것이나 맞는 대체품으로 바꾸는 방식입니다. 퓨즈나 부푼 부품처럼 손상이 한곳에 머물러 있으면 수리로 다시 쓰는 경우가 있고, 회로가 넓게 타거나 부식됐다면 교체가 맞습니다.

교체를 고를 때 가장 먼저 부딪히는 것이 부품입니다. 기판은 모델마다 생김새와 커넥터가 달라 같은 제조사라도 아무 기판이나 맞지 않고, 오래된 모델은 새 기판이 단종돼 구하기 어렵습니다. 이때는 상한 부품만 고치는 수리가 남은 방법이 되거나, 손본 재생 기판을 쓰거나, 에어컨 교체를 함께 따져 봅니다.

에어컨 PCB 수리비용은 실내기와 실외기 가운데 어느 쪽 기판인지, 수리인지 교체인지, 부품을 구할 길이 있는지, 함께 손볼 센서나 배선이 있는지, 실외기 작업 여건이 어떤지에 따라 달라집니다. 실내기와 실외기 옆면 명판의 모델명을 찍어 보내 주시면 부품을 구할 수 있는지부터 확인합니다.

기판 수리를 맡기면 진행되는 순서

에어컨 PCB 수리는 부품을 구할 수 있는지가 일정을 좌우해, 설비맵은 방문 전에 모델 정보부터 받습니다.

1. 전화나 카톡으로 증상을 듣고 실내기와 실외기 명판 사진, 에러 표시 사진이나 영상을 받습니다.
2. 모델에 맞는 기판이나 부품을 구할 수 있는지 알아본 뒤 방문할 담당 기사를 안내합니다.
3. 현장에서 전원과 배선, 센서를 먼저 확인해 기판 문제가 맞는지 가립니다.
4. 수리할지 교체할지, 부품과 작업 범위를 정리해 견적을 먼저 말씀드립니다.
5. 동의하신 뒤 기판을 고치거나 바꿉니다.
6. 냉방과 송풍, 리모컨 반응, 표시창이 정상인지 함께 돌려 보며 확인합니다.
7. 손본 기판의 A/S 까지 설비맵이 책임집니다.

기판 말고 다른 에어컨 설비가 궁금하다면 에어컨 안내 모음에서 찾아보세요.
