열화상 화면이 알려 주는 것
열화상 카메라 누수탐지는 벽과 바닥 표면에서 나오는 열을 그림으로 바꿔, 새는 물이 만든 온도 차로 의심 자리를 좁히는 방법입니다. 주변과 온도가 다른 물이 흐르는 난방·온수 배관에서는 쓸모가 크지만, 물 온도가 벽과 비슷한 냉수관이나 깊이 묻힌 배관은 흐리게 나와 계량기와 압력 확인을 함께 봐야 합니다. 설비맵에서는 보내 주신 사진과 주소로 탐지 가능 여부와 일정을 먼저 가늠해 안내하고, 어디까지 열지 정해지면 견적부터 보여 드린 뒤 동의하실 때 작업합니다.
그래서 화면에 번진 색 하나로 새는 자리를 단정하지 않습니다. 결로가 맺힌 벽, 단열재가 빈 자리, 햇빛을 받았던 면도 비슷한 무늬를 만들기 때문입니다. 열화상은 바닥을 깨기 전에 범위를 좁히는 단계로 쓰고, 어디를 열지는 다른 확인과 맞춰 정합니다.
열화상과 함께 보는 확인
열화상 그림은 다른 확인 결과와 맞춰 볼 때 쓸모가 커집니다. 그 가운데 수도 계량기와 보일러 압력계는 집에서도 볼 수 있으니 촬영을 맡기기 전에 적어 두세요.
- 집에서 볼 것 — 집 안 물을 모두 잠근 뒤 계량기 별 모양 표시가 움직이는지, 보일러 압력계 바늘이 내려가거나 물 보충 표시가 자주 뜨는지, 난방을 켤 때나 온수를 쓸 때처럼 젖는 때가 겹치는지 적어 둡니다.
- 맡길 것 — 열화상 촬영, 구간마다 물길을 막아 압력계 바늘이 버티는지 살피는 압력 시험, 소리로 새는 곳을 좇는 청음, 바닥이나 벽을 좁게 열어 보는 확인과 부분 수리
계량기 표시가 움직이면 수돗물이 흐르는 냉수관이나 온수관 쪽이고, 계량기는 그대로인데 압력계 바늘만 내려가거나 물 보충이 잦으면 수돗물과 따로 도는 난방 배관을 먼저 짚어 봅니다. 계량기 보는 법은 수도 누수 확인 방법에서, 압력계 신호는 난방 배관 누수에서 자세히 다룹니다. 젖은 자리 가까이 콘센트가 있다면 그 회로 차단기를 내려 두세요.
어떤 배관에 잘 맞을까요?
새는 물이 주변과 얼마나 다른 온도인지에 따라 열화상이 쓸모 있는 정도가 갈립니다. 자리마다 열화상을 어떻게 쓰고 무엇을 함께 보는지 정리했습니다.
| 새는 자리 | 열화상은 | 함께 볼 것 |
|---|---|---|

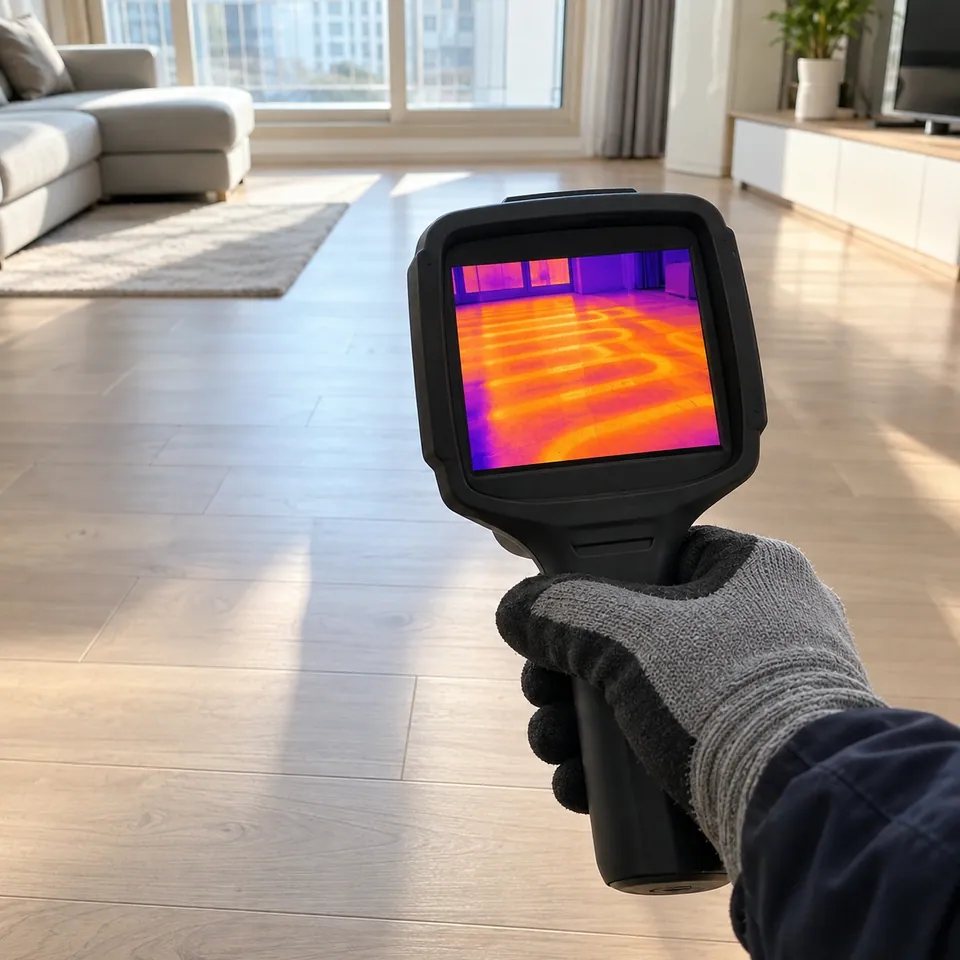

| 바닥 난방 배관 | 난방을 돌린 뒤 배관 줄과 번진 자리가 잘 드러남 | 보일러 압력계, 물 보충 표시, 분배기 밸브를 하나씩 잠가 보는 확인 |
| 벽과 바닥 속 온수관 | 온수를 틀어 둔 동안 배관을 따라가며 볼 수 있음 | 보일러로 가는 찬물 밸브를 잠갔을 때 계량기 별표가 멈추는지 |
| 벽과 바닥 속 냉수관 | 물이 벽과 비슷한 온도라 흐리게 나올 때가 많음 | 계량기 별표, 구간별 압력 시험, 새는 소리 청음 |
| 천장과 벽의 젖은 얼룩 | 젖은 넓이를 가늠하는 데 쓰고 원인은 따로 가림 | 윗집이 물을 쓰는 시간대, 점검구 안쪽 물기 |
| 창가와 외벽 모서리 물기 | 결로나 단열 결함도 비슷한 무늬로 보임 | 날씨와 실내 습도, 표면온도계 측정 |
결로와 새는 물을 가를 때도 열화상 하나로 끝내지 않습니다. 국토교통부 「공동주택 하자의 조사, 보수비용 산정 및 하자판정기준」(국토교통부고시 제2026-360호) 제15조 제1항은 단열 공간의 벽체·천장·바닥 등에 생긴 결로의 하자 여부를 정하는 방법의 하나로, 열화상 카메라와 표면온도계로 잰 결과 결로와 곰팡이가 생긴 부위의 단열처리가 현저히 불량해 노점온도 이하로 떨어진다고 판단될 때를 듭니다(제2호). 국가법령정보센터 국토교통부고시 「공동주택 하자의 조사, 보수비용 산정 및 하자판정기준」 제15조(2026. 10. 28. 확인)
창가나 외벽 모서리 물기가 의심되면 결로 원인과 방지를, 욕실 천장재 틈으로 물방울이 맺힌다면 화장실 천장 누수를 함께 보세요. 냉수관과 온수관을 나눠 보는 요령은 배관 누수에서 이어집니다.
화면에 안 잡히는 물은 왜 생길까요?
열화상 카메라는 물을 직접 보는 장비가 아니라 표면 온도의 차이를 그림으로 보여 주는 장비입니다. 국가표준에도 산업 분야 비파괴검사에서 적외선열화상 검사의 일반 원리를 다루는 KS B ISO 10880과, 그 검사에 쓰는 용어를 정의하는 KS B ISO 10878이 있습니다(두 표준 모두 최종개정확인일 2025-12-09). 비파괴검사는 대상을 깨거나 뜯지 않고 상태를 살피는 검사를 말합니다. 국가기술표준원 e-나라표준인증 「KS B ISO 10880 비파괴검사 - 적외선열화상 검사 - 일반 원리」(2026. 10. 28. 확인) · 국가기술표준원 e-나라표준인증 「KS B ISO 10878 비파괴검사 - 적외선열화상 - 용어」(2026. 10. 28. 확인)
온도 차가 표면까지 올라오지 않으면 화면에는 아무것도 나타나지 않습니다. 배관이 깊이 묻혔거나 새는 물이 벽과 비슷한 온도라면 무늬가 흐리고, 반대로 단열이 덜 된 자리는 새는 물이 없어도 차갑게 보일 수 있습니다. 열화상은 건축물 단열 결함을 찾는 데도 쓰여, KS F 2829(적외선 촬영법에 의한 건축물 단열성능 평가방법)는 열화상 분석으로 단열 결함 부위를 정량적으로 측정하고 평가하는 방법을 정합니다(제정일 2005-07-11, 최종개정확인일 2025-12-15). 국가기술표준원 e-나라표준인증 「KS F 2829 적외선 촬영법에 의한 건축물 단열성능 평가방법」(2026. 10. 28. 확인)
화면에 찍히는 온도 값도 그대로 믿기 어렵습니다. 원자력 배관의 온도 측정과 보정을 다룬 연구(『비파괴검사학회지』 제29권 제5호, 2009)는 카메라와 대상의 측정 위치에 따른 방사각도에 따라 방사율이 달라지므로 열화상 시스템으로 잰 온도 분포를 절대적 온도로 볼 수 없고, 실제 표면 온도가 같아도 방사율 값에 따라 오차가 생긴다고 밝힙니다. 방사율은 표면이 열을 내보내는 정도로, 같은 벽이라도 비추는 각도에 따라 색이 달라 보일 수 있다는 뜻입니다. 논문 「적외선 열화상 기술을 이용한 원자력 배관의 온도측정과 보정에 관한 연구」, 『비파괴검사학회지』 제29권 제5호(2009) — 한국학술지인용색인(KCI)(2026. 10. 28. 확인)
그림만으로 정하지 않는 까닭
열화상은 넓은 면을 한 번에 훑어 의심 자리를 고르는 데 강하지만, 새는 지점을 정확히 짚으려면 다른 확인이 함께 필요합니다. 오래된 건물의 표면 누수 측정 등 적용 사례를 검토한 연구(『한국구조물진단유지관리공학회 논문집』 제12권 제3호, 2008)도 열화상 기법은 넓은 표면을 빠르게 정성적으로 검사할 수 있는 반면 정량적 기법은 주변 온도 등 환경 요인에 민감하게 영향을 받는다고 판단했고, 다른 정밀계측장비와 함께 쓰면 좋은 성과를 기대할 수 있다고 봅니다. 정성적 검사란 숫자보다 무늬가 있고 없음으로 이상을 가려내는 방식입니다. 논문 「토목 구조물의 손상 검출을 위한 적외선 열화상 기법의 적용 사례 분석」, 『한국구조물진단유지관리공학회 논문집』 제12권 제3호(2008) — 한국학술지인용색인(KCI)(2026. 10. 28. 확인)
공동주택 하자를 조사하는 기준도 장비를 앞세우지 않습니다. 국토교통부 「공동주택 하자의 조사, 보수비용 산정 및 하자판정기준」 제48조 제1항은 누수를 육안조사와 감촉조사로 보는 것을 원칙으로 하되, 필요한 경우 장비로 조사할 수 있다고 정합니다. 눈으로 보고 손으로 만져 젖은 범위를 먼저 잡은 뒤 장비를 더한다는 뜻입니다. 국가법령정보센터 국토교통부고시 「공동주택 하자의 조사, 보수비용 산정 및 하자판정기준」 제48조(2026. 10. 28. 확인)
장비도 하나로 정해진 것이 아닙니다. KS B ISO 18251-1은 비파괴검사에 쓰는 적외선 시스템을 대물렌즈, 검출기, 영상처리 장치, 영상표시기, 열 자극원, 부속품 같은 주요 구성 요소와 그 특성으로 설명하고, 사용자가 특정 측정 작업에 맞는 시스템을 고르도록 돕는 표준입니다. 어떤 장비를 쓰느냐보다 무엇을 확인하려는지가 먼저라는 뜻입니다. 국가기술표준원 e-나라표준인증 「KS B ISO 18251-1 비파괴검사 — 적외선열화상검사 — 제1부: 장비와 시스템의 특성」(2026. 10. 28. 확인)
사진 상담부터 A/S까지 순서
열화상 카메라 누수탐지를 설비맵에 맡기실 때의 흐름은 다음과 같습니다. 어떤 장비를 함께 쓸지는 현장에서 계량기와 압력을 본 뒤 정합니다.
- 젖은 자리를 넓게 한 장, 가까이 한 장, 그리고 보일러 압력계나 수도 계량기를 한 장 담아 문자나 카톡에 올려 주세요.
- 주소와 사진을 살펴 일정을 잡을 수 있는지 알려 드리고, 찾아뵙기 전에 어느 기사가 가는지 말씀드립니다.
- 현장에서는 계량기와 압력부터 확인하고, 열화상 촬영이 맞는 배관인지 따져 탐지 방법을 정합니다.
- 열어야 할 자리와 넓이가 정해지면 그에 맞춘 견적을 먼저 보여 드립니다.
- 동의를 받은 뒤에야 좁힌 자리를 중심으로 열어 배관을 고칩니다.
- 고친 뒤에는 압력이 유지되는지와 계량기 별표가 멈췄는지 다시 보고, 젖은 벽지와 바닥은 속까지 마른 뒤 복구합니다. 도배를 언제 할지는 누수 도배에 따로 정리했습니다.
- 수리한 배관에 다시 물기가 돌면 설비맵이 A/S로 다시 살핍니다.
열화상 카메라 누수탐지, 많이 묻는 것
열화상 카메라로 누수를 다 찾을 수 있나요?
다 찾지는 못합니다. 열화상은 표면 온도의 차이를 보여 주는 장비라, 새는 물과 주변 온도가 비슷하거나 배관이 깊이 묻혀 있으면 화면에 잘 나타나지 않습니다. 그래서 계량기와 압력 확인 결과를 함께 맞춰 봅니다.
누수탐지 열화상카메라로 찍으면 바닥을 안 깨도 되나요?
촬영은 바닥을 깨지 않고 의심 범위를 좁히는 일입니다. 다만 배관을 고치려면 좁힌 자리를 열어야 하는 경우가 많고, 얼마나 열지는 압력 확인 결과와 바닥 마감을 따져 정하고, 그 범위는 견적서에 담아 미리 보여 드립니다.
열화상 누수탐지는 언제 찍어야 잘 보이나요?
새는 물과 주변 사이에 온도 차가 있을 때 잘 보입니다. 난방 배관은 난방을 돌린 뒤, 온수관은 온수를 쓴 뒤가 낫고, 햇빛이 드는 벽이나 바깥 온도가 크게 바뀌는 때는 주변 영향으로 헷갈릴 수 있습니다.
집에서 열화상 카메라를 빌려 찍어 봐도 되나요?
찍어 보는 것은 괜찮지만 그림만 보고 바닥이나 벽을 뜯지는 마세요. 결로나 단열이 덜 된 자리도 비슷한 색으로 나오고, 비추는 각도에 따라 읽히는 온도가 달라집니다. 찍은 그림을 계량기와 압력계 사진과 함께 보내 주시면 상담에 쓸 수 있습니다.
열화상 카메라 누수 그림, 결로와 어떻게 가르나요?
결로는 차가운 바깥쪽 벽, 창가, 모서리에 넓게 생기고 날씨와 환기에 따라 늘고 줄어듭니다. 새는 물은 배관이 지나는 길을 따라 번지거나 물을 쓰는 때와 맞물려 커지는 일이 많습니다. 그래도 가르기 어렵다면 표면온도계와 계량기 확인을 함께 씁니다.
