FCU 에어컨, 팬코일 원리와 청소, 고장 때 볼 곳

FCU 에어컨은 어떻게 시원해질까요?

FCU 에어컨은 팬코일 유닛(Fan Coil Unit)을 줄인 말로, 건물 기계실에서 만든 찬물이나 더운물을 배관으로 받아 그 물이 지나가는 코일에 바람을 불어 방을 식히거나 데우는 장치입니다. 세대마다 실외기와 냉매가 따로 있는 일반 에어컨과 달리, 차갑고 뜨거운 힘은 건물 전체 설비가 만들고 FCU는 바람만 만듭니다. 그래서 냉방과 난방을 언제 바꾸는지는 대개 건물 관리 쪽이 정합니다.

오피스텔, 상가, 호텔, 일부 아파트 천장이나 창 아래에서 많이 보이며, 겉모양은 천장형 에어컨과 비슷해 헷갈리기 쉽습니다. 바깥에 우리 세대 실외기가 없고 천장 안에 물 배관이 들어와 있다면 FCU로 보시면 됩니다.

FCU는 실외기가 없으니 실외기 소음이나 실외기 자리 걱정이 없고, 세대 안에서는 팬 소리만 납니다. 대신 건물이 정한 운전 시간과 계절을 따라야 해서, 늦봄이나 초가을처럼 건물이 아직 냉방을 돌리지 않는 때에는 세대에서 아무리 온도를 낮춰도 찬바람이 나오지 않습니다.

일반 에어컨이나 시스템 에어컨과 무엇이 다를까요?

같은 냉방 기기라도 힘을 만드는 곳과 세대가 고를 수 있는 범위가 다릅니다.

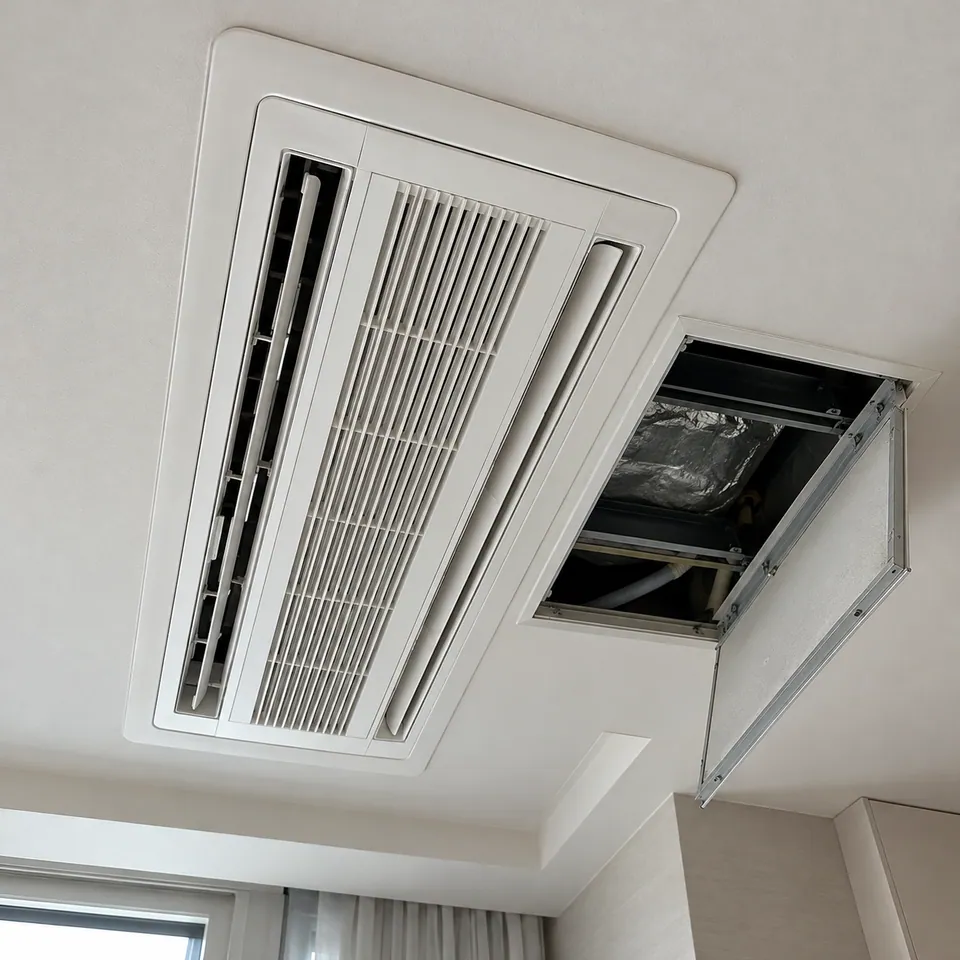

겉모습이 비슷한 천장형 시스템 에어컨은 실외기와 냉매 배관으로 움직이고, FCU는 물 배관으로 움직입니다. 천장 점검구를 열었을 때 굵은 보온재로 감싼 물 배관과 밸브가 보이면 FCU, 가는 동관 두 가닥이 실외기로 이어지면 시스템 에어컨입니다. 시스템 에어컨 구조는 시스템 에어컨에서 볼 수 있습니다.

관리사무소 몫과 세대 몫 가르기

FCU는 건물 설비와 세대 기기가 이어져 있어, 문제가 어디서 생겼는지에 따라 연락할 곳이 갈립니다. 같은 층 다른 집도 바람이 미지근하다면 건물 쪽 찬물 공급 문제일 가능성이 크고, 우리 집만 그렇다면 세대 안 기기를 먼저 봅니다.

• 관리사무소에 먼저 묻는 일 — 냉방과 난방 전환 시기, 건물 전체 찬물과 더운물 공급, 공용 배관 물샘
• 세대에서 볼 일 — 필터 먼지, 온도 조절기 설정과 건전지, 물받이 물 고임
• 기사에게 맡길 일 — 팬 모터 소리나 멈춤, 세대 밸브 고장, 천장 속 물받이 막힘과 물샘

세대 안 FCU를 고치거나 바꿀 때도 건물 배관 물을 잠가야 하는 경우가 많아, 작업 날짜를 관리사무소와 미리 맞춰 두면 일이 매끄럽습니다. 관리 규약에 세대 몫이 적혀 있다면 그것을 먼저 따릅니다.

바람이 미지근하거나 물이 떨어지면 어디를 볼까요?

바람은 나오는데 시원하지 않다면 먼저 운전 모드를 봅니다. 건물이 난방 운전 중인데 냉방을 기대하는 경우가 생각보다 많습니다. 모드가 맞는데도 우리 집만 미지근하면 필터가 먼지로 막혔거나, 찬물을 열고 닫는 세대 밸브가 움직이지 않는 경우를 의심합니다.

바람이 아예 나오지 않으면 온도 조절기 화면이 켜지는지, 차단기가 내려가지 않았는지부터 봅니다. 화면은 켜지는데 팬이 돌지 않거나 윙 소리만 난다면 팬 모터나 기판 쪽이라 맡겨야 합니다.

천장에서 물이 떨어지면 찬 코일에 맺힌 물을 받는 물받이가 먼지로 막혀 넘치는 경우가 흔하고, 배관 이음이나 밸브에서 새는 경우도 있습니다. 물이 떨어지기 시작하면 운전을 멈추고 아래 물건을 치운 뒤 떨어지는 자리를 찍어 두세요. 천장형 기기에서 물이 떨어질 때 보는 법은 시스템 에어컨 누수에도 정리되어 있습니다.

필터와 물받이 청소는 어떻게 할까요?

FCU 에어컨 청소는 세대에서 할 수 있는 필터 청소와 기사가 하는 내부 청소로 나뉩니다. 흡입구 그릴을 열어 필터를 빼낸 뒤 먼지를 털고 미지근한 물로 씻어 그늘에 완전히 말려 다시 끼우면 됩니다. 필터가 막히면 바람이 약해지고 코일에 먼지가 쌓여 냄새와 물 넘침으로 이어지기 쉽습니다.

코일과 물받이, 팬까지 닦는 내부 청소는 천장 속 기기를 분해해야 하고 물 배관과 전선이 가까워 맡기는 편이 안전합니다. 방식은 천장형 냉방기 청소와 비슷해 시스템 에어컨 청소에서 순서를 볼 수 있습니다. 물받이에서 물을 퍼 올리는 펌프가 따로 달린 기기라면 에어컨 배수 펌프도 함께 보세요.

FCU가 있는데 에어컨을 따로 달아도 될까요?

건물 냉방 시기가 짧거나 FCU 바람이 약해 따로 에어컨을 더 달고 싶어 하는 경우가 있습니다. 이때는 실외기를 둘 자리와 배관 구멍을 낼 수 있는지, 건물 관리 규약이 외벽 실외기 설치를 허락하는지부터 확인해야 합니다. 오피스텔과 상가는 외관 규정 때문에 실외기 자리가 정해져 있는 경우가 많습니다.

새 에어컨을 달 수 없다면 FCU 필터와 코일 상태를 먼저 손보는 것만으로 바람이 나아지기도 합니다. 창을 열기 어려운 집이라면 냉방과 함께 전열교환기 상태도 살펴보세요. 환기가 막히면 같은 온도에서도 더 덥고 답답하게 느껴집니다.

새 에어컨을 달더라도 FCU 흡입구를 가구나 칸막이로 가리지 않는 편이 좋습니다. FCU는 겨울 난방도 함께 맡는 경우가 많아, 바람 길이 막히면 겨울에 방이 데워지지 않습니다.

FCU 상담 때 이렇게 찍어 보내 주세요

FCU는 겉모양만으로 고장 갈래가 잘 갈리지 않아 사진 몇 장이 큰 도움이 됩니다.

• 실내기 전체 — 천장이나 창 아래 달린 모양과 흡입구
• 온도 조절기 화면 — 운전 모드와 설정 온도가 보이게
• 천장 점검구 안 — 열 수 있다면 배관과 밸브, 물받이 쪽
• 물 자국 — 천장이나 바닥에 물이 떨어진 자리
• 이웃 상황 — 같은 층 다른 집도 같은지 알고 계시면 함께

사진을 보고 관리사무소에 먼저 물을 일인지, 세대 기기를 손볼 일인지 나눠 말씀드립니다. 맡기시면 방문 전 담당 기사를 안내하고, 현장에서 원인을 확인한 뒤 작업 내용과 금액을 먼저 알려 드립니다. 동의하신 다음 작업하고 바람과 물 빠짐을 확인하며, A/S까지 설비맵이 맡습니다. 다른 냉방 설비 안내는 에어컨 주제 모음에 있습니다.
