시스템 에어컨 추가 설치, 기존 실외기에 더 달 때 볼 것

시스템 에어컨 추가 설치는 실외기 여유부터 따집니다

시스템 에어컨 추가 설치는 이미 쓰고 있는 실외기에 천장형 실내기를 더 잇는 공사입니다. 할 수 있는지는 지금 실외기가 실내기를 더 받을 여유가 있는지, 달 자리까지 냉매 배관과 배수관·전선을 낼 경로가 있는지에 따라 정해집니다. 둘 가운데 하나라도 맞지 않으면 실외기를 새로 다는 쪽을 함께 검토합니다.

시스템 에어컨은 실외기 하나가 여러 실내기를 함께 맡는 구조입니다. 실외기에서 나온 냉매 배관이 천장 속에서 갈래관으로 나뉘어 방마다 실내기로 들어가고, 실내기끼리는 통신선으로 이어져 실외기와 신호를 주고받습니다. 실내기를 더 단다는 것은 이 갈래를 하나 늘리고 실외기가 새 실내기를 알아보게 만드는 일입니다.

현장에서 자주 보는 경우는 입주 때 거실과 안방에만 달고 작은 방을 비워 둔 집입니다. 아파트 시스템 에어컨 추가 설치는 천장 속에 배관 길을 미리 내 두었는지에 따라 작업 범위가 달라져, 같은 단지 안에서도 집마다 차이가 납니다. 매장을 넓히거나 사무실 방을 나눠 실내기를 더 다는 경우도 같은 순서로 봅니다. 처음 설치할 때의 구성과 일반 비용은 시스템 에어컨에서 따로 다룹니다.

지금 실외기가 실내기를 더 받을 수 있을까요?

실외기마다 이을 수 있는 실내기 수와, 이어진 실내기 용량을 모두 더한 범위가 제조사 설명서에 정해져 있습니다. 지금 달린 실내기들에 새 실내기를 얹었을 때 그 범위 안에 들어와야 합니다. 범위를 넘겨 이으면 여러 방을 함께 켰을 때 방마다 덜 시원해지고 실외기가 쉬지 않고 돌게 됩니다.

범위 안이라도 짝이 맞아야 합니다. 실외기와 실내기는 같은 계열끼리 신호를 주고받기 때문에, 오래된 실외기에는 요즘 나오는 실내기가 맞지 않을 수 있습니다. 실외기 옆면 명판의 모델명과 제조 연월을 보면 맞는 실내기와 부품을 구할 수 있는지 가늠할 수 있습니다.

집에서 미리 볼 수 있는 것

• 실외기 옆면이나 뒷면에 붙은 명판의 모델명
• 지금 쓰는 실내기가 달린 방과 판넬 안쪽 모델 스티커
• 달고 싶은 방 천장의 등과 화재감지기 자리, 가까운 점검구
• 천장 공사와 작업 시간에 관한 관리사무소 규정

기사가 판단할 것

• 설명서 기준으로 실외기 여유와 새 실내기 용량이 맞는지
• 배관을 어디서 나눌지, 배관 길이와 높이 차가 기준 안인지
• 천장 속 깊이와 배수 길, 전원선과 통신선을 끌어올 경로

명판 사진만으로도 추가가 될지 말지의 큰 갈래는 나옵니다. 다만 천장 속 사정은 열어 봐야 확정되므로 공사 범위는 현장 확인 뒤에 정합니다.

기존 배관에서 나눌지, 실외기부터 새로 놓을지

새 실내기로 가는 냉매 배관은 두 갈래로 낼 수 있습니다. 천장 속 기존 배관 중간에 갈래관을 끼워 나누는 방법과, 실외기 쪽에서 새 배관을 따로 끌어오는 방법입니다. 실외기에 남는 연결구가 있는지, 갈래를 낼 자리에 점검구로 손이 닿는지, 기존 배관 굵기가 늘어난 실내기를 감당하는지에 따라 고릅니다.

어느 쪽이든 쓰던 냉매 배관을 여는 공사라서 작업하는 동안 기존 실내기도 함께 멈춥니다. 냉매를 실외기에 모아 두거나 회수 장비로 뺀 뒤 배관을 자르고, 갈래관은 관 속에 질소를 흘리며 용접해 그을음이 생기지 않게 합니다.

이음을 마치면 질소로 압력을 넣어 새는 곳이 없는지 보고, 진공을 잡아 공기와 수분을 뺀 다음 냉매 밸브를 엽니다. 배관이 늘어난 만큼 냉매를 더 넣어야 하는지도 설명서 기준으로 계산합니다. 게이지로 진공을 확인하는 순서는 에어컨 진공 작업에 정리했습니다. 벽 속에 묻어 둔 배관을 처음 쓰는 방이라면 에어컨 매립배관의 확인 순서도 함께 보세요.

천장 속 공간과 배수 길은 어디서 확인할까요?

천장형 실내기는 천장판 위에 몸체를 매달기 때문에 천장 속에 일정한 깊이가 있어야 합니다. 들보나 환기 덕트, 조명 배선이 지나는 자리라면 실내기 자리를 옮기거나 몸체가 얇은 형태를 찾아야 합니다. 우물천장이나 몰딩 둘레는 판넬을 맞추기 어려워 피하는 경우가 많습니다.

물 빠질 길도 함께 봅니다. 냉방 때 생긴 물은 실내기 안 배수펌프가 위로 올린 뒤 천장 속 배수관을 따라 내리막으로 흘러야 합니다. 가까운 배수 입상관이나 기존 배수관까지 기울기를 잡을 수 있는지가 관건이며, 펌프가 하는 일은 에어컨 배수펌프에서 볼 수 있습니다. 전원선과 통신선은 기존 실내기나 실외기에서 이어 오고, 새 실내기에 주소를 정해 실외기가 알아보게 합니다. 분전반에서 회로를 새로 끌어와야 하면 자격을 갖춘 전기 업체가 맡습니다.

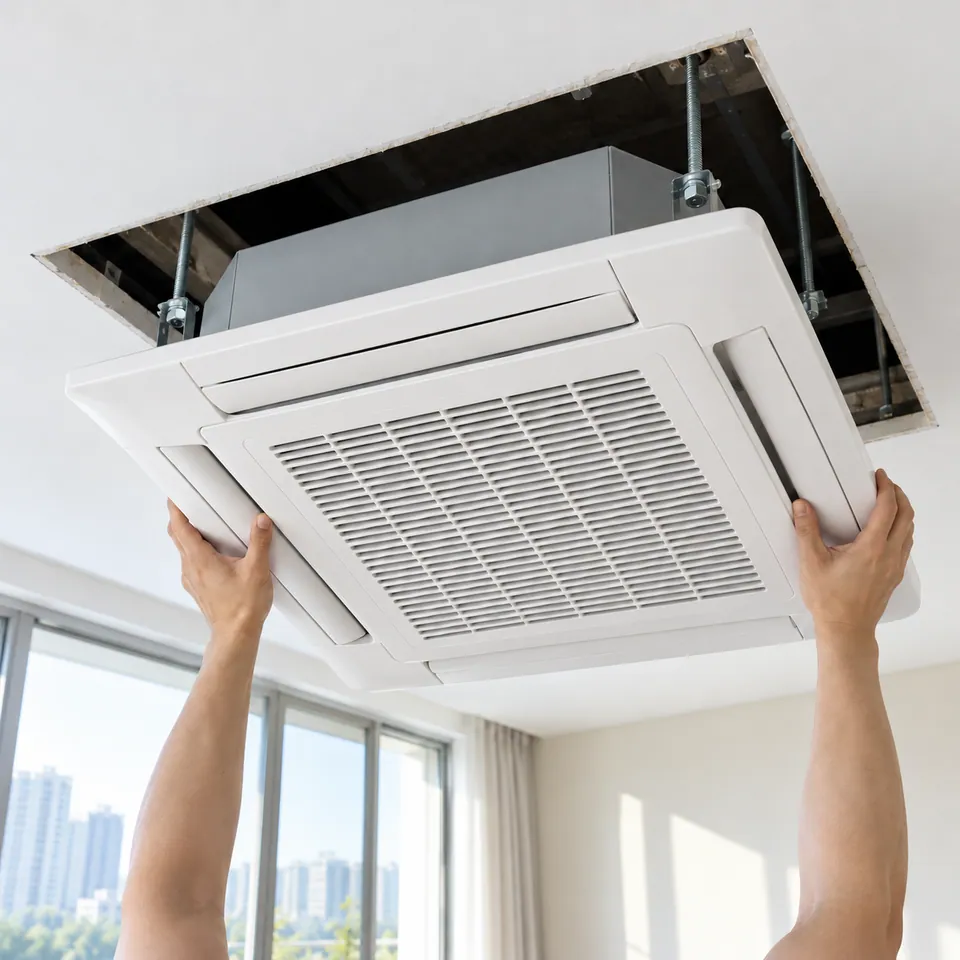

천장은 판넬 크기에 맞춰 네모나게 자르고, 실내기를 매단 뒤 판넬이 자른 둘레를 덮도록 맞춥니다. 자리를 잘못 잡으면 다시 메울 일이 생기므로 점검구로 들보와 배관 위치를 확인한 다음 자릅니다.

추가 설치 상담 때 찍어 보내실 곳

설비맵은 추가 설치 상담 때 아래 사진을 먼저 받아 실외기 여유와 공사 범위를 가늠합니다. 휴대폰 사진이면 충분하고, 글자가 있는 곳은 가까이에서 흔들리지 않게 찍어 주세요.

1. 실외기 명판 — 실외기 옆면 은색 스티커를 정면에서 찍습니다. 모델명과 제조 연월이 읽혀야 합니다.
2. 실외기 자리 전체 — 실외기실 입구에서 실외기와 둘레 공간, 배관이 나가는 쪽이 한 장에 나오게 찍습니다.
3. 지금 쓰는 실내기 — 판넬 전체를 한 장, 흡입 그릴을 연 안쪽 모델 스티커를 한 장 찍습니다.
4. 달고 싶은 방 천장 — 방 입구에서 천장 전체가 들어오게 찍어 등과 감지기, 우물천장 자리가 보이게 합니다.
5. 가까운 점검구 안 — 뚜껑을 열 수 있으면 손전등을 비춰 배관과 배수관이 보이게 찍습니다. 열기 어려우면 뚜껑 위치만 찍어도 됩니다.
6. 벽 조절기와 분전반 — 에어컨 차단기 이름표가 읽히게 찍습니다.

사진을 보고 방문 전에 담당 기사를 안내하며, 기사는 현장에서 명판과 점검구 안을 다시 확인한 뒤 공사 범위와 금액을 먼저 말씀드립니다. 동의하신 범위만 공사하고, 시운전 때 모든 방의 바람과 배수를 함께 확인합니다. 새로 단 실내기는 물론 손댄 갈래 이음부까지 A/S 를 설비맵이 책임집니다.

실외기를 새로 다는 편이 나은 때는 언제일까요?

추가가 늘 답은 아닙니다. 아래 경우에는 기존 계통에 잇기보다 새 실외기를 따로 두고 실내기를 다는 편이 낫습니다.

• 지금 실외기가 이미 연결 범위 끝까지 차 있을 때
• 실외기가 오래돼 맞는 실내기나 부품을 구하기 어려울 때
• 달 방이 실외기에서 멀어 배관 길이나 높이 차가 기준을 넘을 때
• 다른 층이나 따로 관리하는 공간이라 기존 계통과 묶기보다 따로 켜고 고치는 편이 나을 때
• 기존 계통에 냉매가 새는 곳이 있어 손볼 곳부터 많을 때

시스템 에어컨 추가 설치 비용은 실내기 값보다 공사 범위에서 더 갈립니다. 배관을 나누는지 새로 끌어오는지, 배관 길이와 더 넣을 냉매, 천장 개구와 마감 보수, 배수 경로와 전기 공사, 실외기를 바꾸는지가 금액을 움직입니다. 기존 실내기 판넬을 연 김에 함께 씻고 싶다면 시스템 에어컨 청소 범위를 같이 물어보세요. 에어컨 쪽 다른 작업은 에어컨 작업 모음에 있습니다.
