소방 밸브, 종류별로 하는 일과 점검 때 볼 것

소방 밸브는 열고 알리고 압력을 맞춥니다

소방 밸브는 옥내소화전이나 스프링클러 같은 소화설비 배관에서 물길을 열고 닫거나, 물이 흐른 것을 알리거나, 압력을 맞추는 밸브를 함께 부르는 말입니다. 하는 일에 따라 흔히 알람밸브라 부르는 습식유수검지장치, 열림과 닫힘이 밖에서 보이는 개폐표시형밸브, 현장에서 앵글밸브라 부르는 옥내소화전방수구, 펌프 둘레의 릴리프밸브, 노즐 압력을 낮추는 감압장치로 나뉩니다. 점검 때는 열려 있어야 할 밸브가 제대로 열려 있는지부터 봅니다.

급수 쪽 밸브 하나만 잠겨 있으면 펌프가 멀쩡해도 그 밸브 너머의 헤드와 소화전에는 물이 가지 않기 때문입니다.

옥내소화전설비의 화재안전기술기준(NFTC 102, 2026. 7. 1. 시행본) 1.7.1.12는 개폐표시형밸브를 열렸는지 닫혔는지 밖에서 알아볼 수 있는 밸브로 정의합니다. 2.3.10은 급수배관에서 급수를 끊을 수 있는 개폐밸브(옥내소화전방수구는 빼고)를 이 형태로 두되, 펌프 흡입측배관에는 버터플라이밸브가 아닌 개폐표시형밸브를 달게 합니다. 스프링클러설비의 화재안전기술기준(NFTC 103) 2.5.16은 급수를 끊을 수 있는 개폐밸브에 급수개폐밸브 작동표시 스위치를 달아 열림과 닫힘을 감시제어반에서 확인하게 합니다. 옥내소화전설비의 화재안전기술기준(NFTC 102) 1.7.1.12·2.3.10(2026. 7. 1. 시행 · 2026. 10. 26. 확인) 스프링클러설비의 화재안전기술기준(NFTC 103) 2.5.16(2026. 7. 1. 시행 · 2026. 10. 26. 확인)

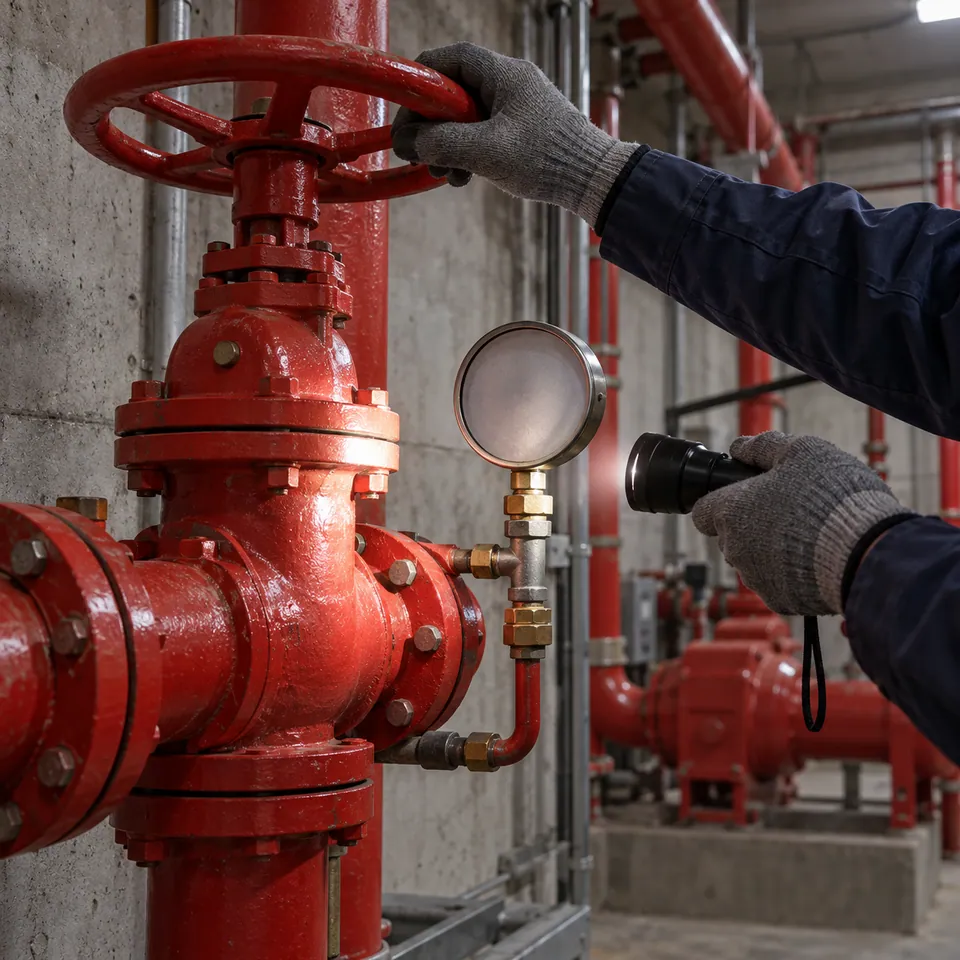

현장에서는 열수록 축이 밖으로 올라오는 게이트밸브나 표시판이 달린 버터플라이밸브를 많이 쓰고, 소방 게이트밸브라고 하면 대개 이렇게 열림이 보이는 개폐표시형을 가리킵니다. 작동표시 스위치는 탬퍼스위치라고도 부릅니다.

소방 밸브 종류별로 무엇을 볼까요?

자주 만나는 밸브를 현장 이름과 기준 이름으로 함께 적고, 점검 때 눈으로 볼 곳을 모았습니다. 손잡이를 돌리는 일은 관리 주체와 소방시설 관리업체의 몫입니다.

급수 쪽 밸브가 닫혀 있거나 덜 열려 있으면 누가 왜 잠갔는지부터 관리 쪽에 확인하세요.

소방 알람밸브, 경보는 어떻게 울릴까요?

흔히 알람밸브라 부르는 장치의 기준 이름은 습식유수검지장치입니다. 「유수제어밸브의 형식승인 및 제품검사의 기술기준」(소방청고시 제2024-44호, 2025. 8. 29. 시행본) 제2조제4호는 이 장치를, 1차측과 2차측을 가압수 등으로 가득 채운 상태에서 폐쇄형 스프링클러헤드 등이 열리면 「2차측의 압력저하로 시트가 열리어 가압수 등이 2차측으로 유출되도록 하는 장치」로 정의합니다. 유수제어밸브의 형식승인 및 제품검사의 기술기준 제2조제4호(2025. 8. 29. 시행 · 2026. 10. 26. 확인)

시트가 열려 물이 흐르면 일부가 경보 쪽 배관으로 들어가고, 현장에서 알람밸브 압력스위치라 부르는 부품이 그 압력을 받아 신호를 보냅니다. 이 신호로 관리실 수신반에 작동 표시가 뜨고 경보가 울리는 구조가 흔하며, 스위치가 고장 나면 신호가 끊기거나 엉뚱한 때 나옵니다.

스프링클러설비의 화재안전기술기준(NFTC 103, 2026. 7. 1. 시행본) 1.7.1.35는 이 장치를 습식이나 부압식 스프링클러설비에 다는 유수검지장치로 정합니다. 2.3.1.2와 2.3.1.4는 폐쇄형스프링클러헤드를 쓰는 설비에서 방호구역마다 1개 이상을 불이 났을 때 다가가기 쉽고 점검하기 편한 곳에 두게 합니다. 실내에 두거나 보호용 철망 등으로 구획해 바닥으로부터 0.8m 이상 1.5m 이하에 두고 그 실 출입문 위에 '유수검지장치실' 표지를 달며, 기계실 안이라면 따로 실이나 철망 없이 기계실 출입문 위에 표지를 달 수 있습니다. 2.5.12는 습식과 건식 유수검지장치를 쓰는 설비에 그 장치를 시험할 시험장치를 두게 합니다. 스프링클러설비의 화재안전기술기준(NFTC 103) 1.7.1.35·2.3.1.2·2.3.1.4·2.5.12(2026. 7. 1. 시행 · 2026. 10. 26. 확인)

점검 때는 표지와 설치 높이, 밸브 앞에 짐이 쌓였는지, 두 압력계 바늘이 평소와 같은지를 봅니다. 2차측 배관이나 헤드에서 물이 새도 압력이 떨어져 경보가 울릴 수 있으니, 천장 물자국이 함께 보이면 스프링클러 누수 안내를, 헤드의 교체 신호는 스프링클러 헤드 안내를 보세요.

물이 비치거나 경보가 잘못 울릴 때

경보가 울리면 오작동이라고 먼저 단정하지 않습니다. 연기나 타는 냄새가 있으면 밸브를 만지지 말고 먼저 밖으로 피한 뒤 신고하세요. 불이 아니라는 것이 확인된 뒤에야 원인을 찾습니다.

관리 쪽에서 먼저 할 일

• 아파트와 오피스텔은 관리사무소에, 상가와 빌라는 건물주나 건물 관리인에게 먼저 연락합니다.
• 경보가 울린 때와 수신반에 뜬 글자, 물이 비친 자리를 사진으로 남깁니다.
• 밸브 아래로 물이 떨어지면 그릇을 받치고 둘레 전기 기기와 짐을 치웁니다.

업체에 맡길 일

• 경보가 잘못 울린 원인을 찾고 시험장치로 다시 확인하는 일은 소방시설 관리업체가 맡습니다.
• 새는 밸브와 부속을 바꾸는 공사는 자격을 갖춘 시공 업체가 하며, 설비맵에 사진으로 교체 상담을 하실 수 있습니다.

시끄럽다고 압력스위치로 가는 경보 쪽 밸브를 잠가 두면 실제 불이 나도 이 밸브가 내는 경보가 울리지 않습니다. 급수 쪽 밸브도 손대지 말고, 공사로 잠갔다면 다시 열 사람과 때를 미리 정해 둡니다. 세대 안 점검 항목은 아파트 소방 점검에서 다룹니다.

소화전함 앵글밸브와 감압장치 보는 법

현장에서 앵글밸브라 부르는 것은 소화전함 안에서 호스를 잇는 옥내소화전방수구입니다. 「소화전의 형식승인 및 제품검사의 기술기준」(2024. 8. 28. 시행본) 제2조제1호는 옥내소화전방수구를 건물 안에 설치된 소화전으로 보고 나사식과 차입식으로 나눕니다. 소화전의 형식승인 및 제품검사의 기술기준 제2조제1호(2024. 8. 28. 시행 · 2026. 10. 26. 확인)

NFTC 102 2.4.2는 방수구를 층마다 두되 각 부분에서 방수구 하나까지 수평거리 25m 이하, 바닥으로부터 높이 1.5m 이하가 되게 합니다. 2.2.1.3은 그 층 옥내소화전(2개 이상이면 2개)을 함께 쓸 때 노즐선단 방수압력 0.17㎫ 이상, 방수량 130L/min 이상이 나오게 하고, 소화전 하나의 노즐선단 방수압력이 0.7㎫을 초과하면 호스접결구 인입 측에 감압장치를 두게 합니다. 옥내소화전설비의 화재안전기술기준(NFTC 102) 2.2.1.3·2.4.2(2026. 7. 1. 시행 · 2026. 10. 26. 확인)

점검 때는 앵글밸브가 꼭 잠겨 호스 이음에 물이 비치지 않는지, 감압 부품을 떼어 내거나 다른 층 것과 바꿔 달지 않았는지 봅니다. 집 수도관에 다는 감압밸브는 생활용수 압력을 맞추는 다른 부품으로, 수도 감압밸브에서 따로 다룹니다.

소방 릴리프밸브는 왜 물을 내보낼까요?

펌프와 체크밸브 사이에서 갈라져 나온 가는 배관에 달린 밸브가 릴리프밸브입니다. NFTC 102 1.7.1.8은 펌프 성능을 시험하려고 토출측 개폐밸브를 닫은 채 펌프를 돌리는 것을 체절운전으로 정의합니다. 2.2.1.7은 펌프가 지켜야 할 압력 조건을 정하고 이를 시험할 성능시험배관을 두게 하며, 2.2.1.8은 체절운전 때 수온 상승을 막는 순환배관을 두게 합니다(두 규정 모두 충압펌프는 빼고). 2.3.7은 성능시험배관의 유량측정장치 앞쪽 곧은 관에 개폐밸브를, 뒤쪽 곧은 관에 유량조절밸브를 달게 합니다. 옥내소화전설비의 화재안전기술기준(NFTC 102) 1.7.1.8·2.2.1.7·2.2.1.8·2.3.7(2026. 7. 1. 시행 · 2026. 10. 26. 확인)

물이 나갈 곳 없이 펌프가 돌면 안의 물이 데워지는데, 2.3.8은 이를 막으려고 「가압송수장치의 체절운전 시 수온의 상승을 방지하기 위하여 체크밸브와 펌프사이에서 분기한 구경 20 ㎜ 이상의 배관에 체절압력 미만에서 개방되는 릴리프밸브를 설치할 것」이라고 정합니다. 옥내소화전설비의 화재안전기술기준(NFTC 102) 2.3.8(2026. 7. 1. 시행 · 2026. 10. 26. 확인)

그래서 체절운전 때 이 밸브로 물이 나오는 것은 정상 작동이고, 펌프가 서 있는데도 물이 이어질 때가 문제입니다. 그때는 릴리프밸브 시트나 가까운 체크밸브를 봐야 하니 잠그지 말고 관리 쪽에 알리세요. 주펌프와 충압펌프가 어떻게 나뉘는지는 펌프 종류에서 다룹니다.

밸브 교체, 현장 확인부터 작동 확인까지

소방 밸브 교체와 이음 수리는 소방시설 공사라서 자격을 갖춘 업체가 해야 합니다. 물을 빼는 동안 그 구역 소화설비는 물을 낼 수 없으므로 관리 주체와 일정을 먼저 맞추고, 설비맵에서는 이 순서로 진행합니다.

1. 밸브 전체와 명판, 압력계, 둘레 배관 사진으로 어떤 밸브인지와 바꿀 범위를 가늠합니다.
2. 사진과 주소로 방문할 곳이 확인되면 날짜를 잡고, 찾아갈 담당 기사 이름을 미리 알려 드립니다.
3. 방문하면 밸브 형식과 구경, 이음 방식, 물을 빼야 하는 구역부터 확인합니다.
4. 견적을 작업 전에 먼저 드립니다. 금액은 밸브만 바꾸는지, 압력스위치 같은 부속이나 둘레 배관까지 손보는지에 따라 달라집니다.
5. 견적에 동의하시면 관리 쪽과 정한 시간에 물을 빼고 교체합니다.
6. 물을 다시 채워 이음의 물샘과 압력계 바늘을 관리 쪽과 함께 보고, 경보와 수신반 표시는 관리 주체나 소방시설 관리업체가 시험장치로 확인합니다.
7. 교체한 밸브에 문제가 생기면 그 A/S까지 설비맵이 맡아 처리합니다.

상담에 쓰는 사진 네 장

• 밸브 전체: 들어오고 나가는 배관이 함께 담기게 조금 떨어져서
• 명판: 몸통이나 덮개의 글자가 읽힐 만큼 다가가서
• 압력계: 바늘과 눈금이 보이게, 알람밸브라면 1차측과 2차측 두 개 모두
• 배관과 물기: 물이 비치는 이음과 녹, 바닥 물자국을 가까이

건물 종류와 밸브가 있는 곳(펌프실, 밸브실, 소화전함)도 함께 적어 주세요. 어떤 일이 소방 공사에 드는지는 소방 공사 쪽에서 확인하세요.
